SIMATIC ET 200SP I/O 模块6ES7138-6BA01-0BA0西门子ET 200SP卡件模块
下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

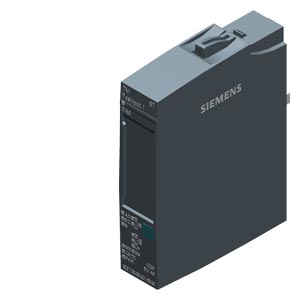

SIMATIC ET 200SP，TM Posinput 1 计数和 位置模块 用于 RS-422 增量编码器 或 SSI 值编码器，2DI，2DQ 适合用于 A0 类型的基座单元， 包装数量：1 件
有效产品
A： 问题无关，即刻重复使用

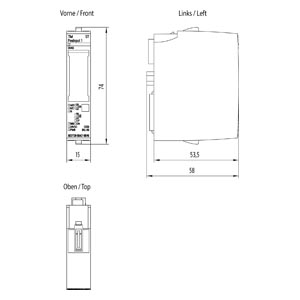

7.50 x 7.00 x 2.40 厘米
0.049公斤
概述
技术特性
ET 200SP 的计数器和位置检测模块
接口：
编码器信号 A、B 和 N，用于 5 V TTL 或 RS422 差分信号
SSI 接口，带 RS422 差分信号的时钟和数据
24 V 编码器电源，防短路
5 V 编码器电源，防短路
2 个数字量输入，用于控制计数过程以及保存或设置计数器值或位置值
2 个数字量输出，可根据计数器读数、位置值或测量值做出快速响应
计数器频率 1 MHz（采用四重分析时为 4 MHz）
计数范围：+/-31 位
测量功能
可设置参数的硬件中断
可设置参数的输入滤波器用于抑制编码器和数字量输入处的干扰
支持的编码器/信号类型
带或不带 N 信号的增量式编码器
带方向信号的脉冲编码器
不带方向信号的脉冲编码器
用于正向或反向脉冲的脉冲编码器
SSI 编码器，帧长度为 10 - 40 位，其中多 31 位置值
支持的系统功能
等时同步模式
固件更新
识别数据 I&M
应用
TM PosInput 1计数器和位置检测模块可检测高频快速信号，并将计数器读数或位置以及当前转速返回至控制器。计数器控制可通过集成数字量输入和输出信号，来确保jingque的计数器结果和系统中的快速响应。通过大量参数设置选项，可针对手边的任务进行佳调整，降低控制负荷。
该模块支持使用报文长度为 10 至 40 位的 SSI 值编码器进行位置检测。这些位中的多 31位是位置信息，其它位是传感器状态信息。支持单圈和多圈编码器，时钟频率高达 2 MHz。
设计
可用的 BaseUnit

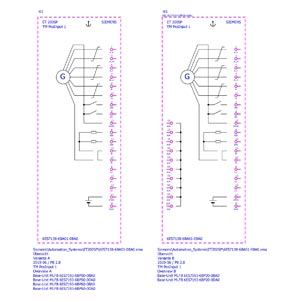

可以连接 ET 200SP 的标准 BU（A0 型）。PosInput 模块的具体信号连接到相应端子。
浅色 BU 可以启动一个新负载组。必须通过此 BU 来提供电源电压。接口模块旁的个 BU 必须总是浅色 BU。
深色 BU 可通过自组装电压总线前馈左侧相邻的浅色 BU 的电源电压。因此，只有右侧下一个浅色 BU 需要新馈电。
对应于 A0 型 BU 的所有型号都可用作 BU。
标记
提供了两种不同材料的浅灰色和黄色标签条，用于为模块贴标签：
标签箔、带 500 个标签条的标签卷，用于热转印打印机
标签纸 （280 g/m2），规格 DINA4，每张 100 个标签条，适用于激光打印机
系统内置屏蔽连接
为了使电缆屏蔽线的连接能够节省空间和提高电磁兼容性，提供了可以快捷安装的屏蔽连接器。它包括一个屏蔽连接元件（可以插入到 BU中）和一个可用于所有模块的屏蔽端子。与功能接地端的低阻抗连接（DIN 导轨）由用户来完成，无需额外接线。
附件（不在模块的供货范围内）
标签条
彩色编码标签
设备标签牌
屏蔽接线
