西门子自动化技术 过程仪表 称重技术7MH4138-6AA00-0BA0
西门子自动化技术 过程仪表 称重技术7MH4138-6AA00-0BA0
西门子自动化技术 过程仪表 称重技术7MH4138-6AA00-0BA0
西门子自动化技术 过程仪表 称重技术7MH4138-6AA00-0BA0

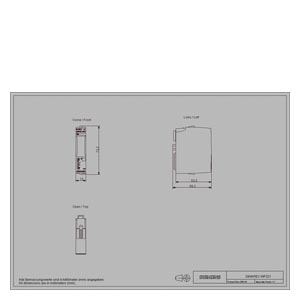

下载 M-CAD 和 E-CAD 的产品图片和数据 （4）
–
有效产品
A： 问题无关，即刻重复使用
78.00 x 25.00 x 68.00 毫米
0.200公斤
P_FS10_XX_01079

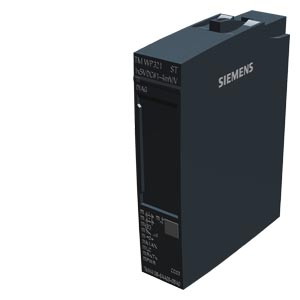

SIWAREX WP321 是一种功能多样、使用灵活的称重模块，可将静态秤无缝集成到 SIMATIC 自动化环境中。
该称重系统的电子装置集成在 SIMATIC ET 200SP系列中，并利用现代自动化系统的全部功能，如集成通信、操作员控制与监视、TIA Portal 中的诊断单元和项目规划工具、SIMATICSTEP 7、WinCC flexible 和 PCS 7。
结合数字式 SIWAREX DB接线盒，多可以分别诊断四个连接的称重传感器。这使称重梁模块能够检测具体称重传感器的故障，并在发生错误时直接在 CPU 或 HMI中提供相关的称重传感器数据，例如订单号和位置名称，从而提高秤的运行可靠性，减少停机时间，使调试更容易，并简化维修。
具体称重传感器通道的所有消息和过程值当然都可在 SIMATIC 控制器中可用。
优势
本文介绍的电子称重系统具有以下决定性优势：
SIMATIC ET 200SP 系统标准统一的设计工作和相互兼容的通讯技术.
紧凑型设计，模块宽度仅 15 mm
通过控制面板、CPU 或 PC 进行参数设置
SIMATIC TIA Portal、SIMATIC STEP 7 和 PCS 7 中的灵活组态功能
以高达 +/- 200 万分之一的分辨率测量重量和力
100/120/600 Hz 测量速率
对可自由定义的限值进行内部比例监控
可方便地使用 SIWATOOL 软件进行调试
可进行自动校准，无需校准砝码
可以更换模块，无需重新校准
可直接在 ATEX 2 区 中使用
提供大量状态和诊断信息
“现成可用”的示例程序
应用
SIWAREX WP321 是需要在执行测量任务时使用模拟称重传感器的所有场合的优解决方案。
SIWAREX WP321 适合以下应用：
非自动衡器 （NAWI），如台秤和料斗秤
筒仓和料仓的填充物位监视
起重机和钢索载荷测量
力的测量
皮带张力的监测
可将秤安装在危险区中
设计
SIWAREX WP321 是 SIMATIC ET 200SP 系列的一个工艺模块 （TM），通过 ET 200SP接口模块分布式连接到控制器 （PROFIBUS/PROFINET）。
以下基本单元（A0 型）可用于集成：
用于打开新的电压组：
BU15P-16+A10+2D （6ES7193-6BP20-0DA0）
BU15P-16+A0+2D （6ES7193-6BP00-0DA0）
用于延续电压组：
BU15P-16+A10+2B （6ES7193-6BP20-0BA0）
BU15P-16+A0+2B （6ES7193-6BP00-0BA0）
称重传感器或力传感器连接到基本单元的端子。这意味着可以快速、方便地更换模块而不需要任何接线。
功能
称重电子装置的主要任务是基于所连接的传感器提供的信号测定当前重量和力值。由于可无缝集成到 SIMATIC 环境中，可以直接以及使用CPU的任何可用编程语言对值进行处理。如果超出或未达到可自由选择的内部监控值，则会将这种情况直接报告给控制器。也可以方便地独处各种状态和诊断值并在CPU 中进行分析。
SIWAREX WP321 在出厂时已经过校准。这样不仅可以自动校准秤（无需校准砝码），而且还可以无需重新校准而更换模块。
通过集成式 RS 485 接口，可以连接 PC 以使用“SIWATOOL”软件来设置称重电子装置的参数。为此，需要使用一个USB-RS 485 接口转换器。
由于可无缝集成到 SIMATIC 环境中，使用 SIWAREX 称重电子装置无需任何复杂或昂贵的秤通信驱动程序。
可以创建可根据任何情况量身定制的可编程称重应用，也可以结合使用 TIA Portal 以及 SIMATIC Manager 和WinCC flexible 的功能随时功能随时扩展。
同样，通过 WP321，也可将秤安装在危险环境中。根据具体区域和所用的称重传感器，可能还需要使用 SIWAREX IS Ex接口。
S_FS10_XX_00033
SIWAREX WP321“即用型”
为了方便地介绍如何将该模块集成到 TIA Portal 和 SIMATIC Manager中，免费提供了一个“即用型”的示例项目。此项目说明了如何将该模块集成到硬件配置中，并包含用于 CPU 与 SIWAREX之间通信的函数块。它还包含一个现成可用的数据块，其中包含所有秤参数。“现成可用”的项目通过一个触摸面板配置特性变得更加全面，不仅可从面板对秤进行全面调试，而且还包括一个“操作员视图”，用作显示秤的正常运行。
S_WT01_XX_00291
SIWAREX WP321 SIWATOOL
SIWATOOL 是一个服务软件工具，可用来在现场快速、高校对地对秤进行校准、设置或重置参数或在发生故障时执行诊断。而且，可以为秤创建完整的备份文件，并且还需点击几下鼠标，即可将文件上传到新模块，这样改模块将会像在备份之前那样继续运行，无需任何重新校准。甚至可以曾离线创建的组态文件，或读出错误缓冲区中的数据。 无需任何专门 SIMATIC 知识，即可使用 SIWATOOL。需要使用USB-RS 485 接口转换器，通过该模块的 RS 485 端口进行连接。有关其它建议，请参阅 SIWAREX WP321设备手册。
