西门子一级代理商 I/O 模块 通信 CM PtP 串行接口 6ES7137-6AA01-0BA0
西门子一级代理商 I/O 模块 通信 CM PtP 串行接口 6ES7137-6AA01-0BA0
西门子一级代理商 I/O 模块 通信 CM PtP 串行接口 6ES7137-6AA01-0BA0
下载 M-CAD 和 E-CAD 的产品图片和数据 （5）
SIMATIC ET 200SP， CM PTP 通信模块 用于串行连接 RS-422，RS-485 和 RS-232，空闲端口，3964（R），USS， MODBUS RTU 主机，从站，大 250 kBit/s，适合用于 A0类型的基座单元，包装数量：1 件
有效产品
A： 问题无关，即刻重复使用

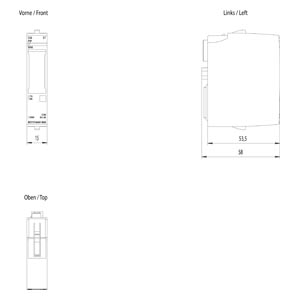

7.80 x 6.80 x 2.40 厘米
0.039公斤
概述
P_ST70_XX_08732
SIMATIC ET 200SP CM PtP 视频
CM PtP 通信模块;
用于通过 RS232 和 RS422 接口建立串行通信连接。适用于 Freeport、3964（R）、Modbus RTU、USS 和DMX512 协议的 RS485，高 115.2250 kbps，2 KB 帧长度，4 KB 接收缓冲区。
支持的协议
Freeport：通用通信的用户可参数化帧格式，也称为 ASCII 帧
3964（R） 可提高传输可靠性
Modbus RTU 主站（需要 SIMATIC S7 中的指令）
Modbus RTU 从站（需要 SIMATIC S7 中的指令）
USS，通过指令实现
DMX512，可以通过指令实现
接口属性
RS232 带辅助信号
RS422 用于全双工连接
RS 485 用于半双工和多点连接
传输速率为 300 至 115200 bps，RS232 和 RS422
传输速率为 300 至 25000 bps，RS485
帧长度
正常运行：发送和接收方向各 2 KB
性能优化运行：发送方向 30 字节，接收方向 24 字节
采用自动编码，可以插入到 A0 型 BaseUnit （BU）
通过 LED 指示灯来显示错误、运行状况和电源状态
发送和接收通信显示
模块正面的清晰标签
模块类型和功能等级的纯文本标识
二维矩阵码（产品编号和序列号）

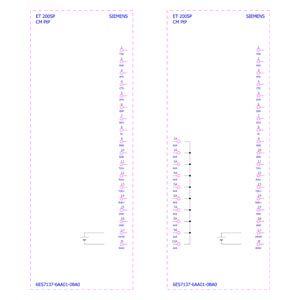

接线图
模块类型的彩色编码
硬件和固件版本
完整订货号
可选标签附件
标签条
设备铭牌
可选系统集成屏蔽连接
应用
可通过通信模块连接 PLC 与外部通信伙伴以交换数据。
由于有大量参数设置选项，可以针对通信伙伴灵活调整 PLC。
Modbus RTU 主站可为多 30 个 Modbus 从站创建一个 Modbus RTU 网络。
指示灯和设备通过 DMX512 从临时区域进行控制。
性能优化运行特别适合在一个站内发送和接收大量带有多个 CM PtP 的短帧。发送方向可实现大帧数 24字节，接收方向可实现大帧数 30 字节。
设计
可用的 BaseUnit
用于连接的 ET 200SP 的标准 BU。串行接口的具体信号通过相应端子来连接。
浅色 BU 可以启动一个新负载组。必须通过此 BU 来提供电源电压。
深色 BU 可通过自组装电压总线前馈左侧相邻的浅色 BU 的电源电压。因此，只有右侧下一个浅色 BU 需要新馈电。
对应于 A0 型 BU 的所有型号都可用作 BU。
系统内置屏蔽连接
为了使电缆屏蔽线的连接能够节省空间和提高电磁兼容性，提供了可以快捷安装的屏蔽连接器。它包括一个屏蔽连接元件（可以插入到 BU中）和一个可用于所有模块的屏蔽端子。与功能接地端的低阻抗连接（DIN 导轨）由用户来完成，无需额外接线。
