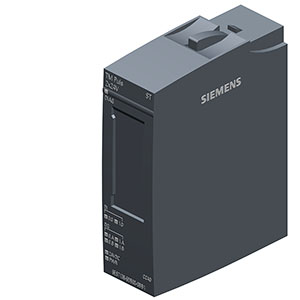

I/O 模块 工艺模块 TM Pulse 2x24V 脉冲输出模块 6ES7138-6DB00-0BB1

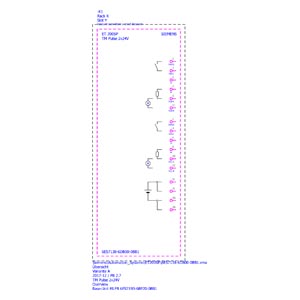

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）
SIMATIC ET 200SP， TM 脉冲 2x24V PWM 和脉冲输出 双通道 2A 用于比例阀 和 DC 电机
有效产品
A： 问题无关，即刻重复使用

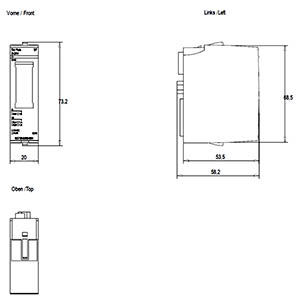

7.50 x 6.70 x 3.20 厘米
0.058公斤
概述
2 通道输出模块，用于 ET 200SP
操作模式：
具有定义长度的单脉冲
具有定义脉冲数的脉冲串
脉宽调制（具有灵活的接通周期，可选的电流控制和震颤控制功能）
PWM 信号用于控制直流电机
接通和关闭延迟；可以分别将上升沿和下降沿延迟到微秒级
具有定义的输出频率的频率输出
硬件：
2 通道 24 V，2 A 输出电流
通过并行切换来提高 4 A 输出电流的性能
切换频率达 10 kHz;在高达 100 kHz 频率下，输出电流减小到 0.1 A
推挽输出驱动用于输出处的极陡信号边沿
直流电机运行中的极性改变用于方向逆转
每通道具有 1 点高速 24 V 数字量输入，具有从 4 µs 开始的可设置输入延迟
通道功能：
硬件使能；
通过内置信号数字量输入启动信号输出
可设置的接通延迟；
用于硬件使能与输出启动之间的jingque减速
在脉宽调试和脉冲串操作模式下进行电流测量；
能够控制一个周期内的输出电流平均值。这样就可以补充温度对执行器电阻的影响。
在每种作模式下，循环控制 PLC 的相应主设定值;
其它值可从用户程序灵活修改。
支持的系统功能：
等时同步模式；
能够按照jingque定时将设定值输出连接到上位控制器
固件更新
识别数据 I&M
应用
使用脉冲输出模块 TM Pulse 2x24V，可以完成大量任务。
在输入/输出延迟操作模式下，可在输入与输出之间实现jingque可调、可重复和极短的响应时间。使用软件使能位，可从 CPU灵活控制响应的使能。
通过脉冲输出操作模式，可以借助于能够指定到微秒级的脉冲进行jingque分配。
脉宽调制操作模式适合在不使用其它放大电路时控制比例阀。如果需要，集成的震颤控制功能会通过振荡来覆盖设定值，这种振荡使阀门保持运动状态，从而可jingque控制阀门位置。可选的电流控制功能对将会改变阀门电流的温度变化加以补偿。
在运行简易直流电机时，可以指定 -100 % 到 + 100 %范围内的设定值，从而允许在两个方向上使用可变电压来控制电机。
通过脉冲串，可以jingque完成确定数量的包装。
如果需要更大电流，则可以组合使用模块的两个通道，以获得高 4A 的电流。
该模块可在十分广泛的应用与领域中使用，例如：
包装工业
食品和饮料工业
物流业
压力机
汽车工程
设计
2 个 24 V 通道，每通道的输出电流高 2 A;
可并行切换两个通道以将输出电流提高到高 4 A
每通道具有 1 点高速 24 V 数字量输入，具有 4 µs 以上的可设置输入延迟
可用的 BaseUnit
可使用 ET 200SP B1 型 BU 进行连接。脉冲输出模块的具体信号连接到相应端子。
B1 型 BU 是一个深色 BU ，它通过自组装式母排将左侧 BU 的电源电压传送给右侧相连 BU。TM Pulse 直接由 BU的馈电端儿童电，不连接到相邻模块。
屏蔽接线
由于需传送高速输入和输出信号，建议采用屏蔽电缆和低阻抗接地连接（DIN 导轨）。B1 型 BU 不提供与 DIN导轨的集成连接。用户必须确保进行正确屏蔽。请遵守手册中的说明。
附件（不在模块的供货范围内）
标签条
设备标签牌
功能
操作模式
具有定义长度的单脉冲
具有定义脉冲数的脉冲串
脉宽调制，具有灵活的接通周期、可选的电流控制和震颤控制功能（如果需要，震颤控制功能会通过振荡来覆盖设定值，这种振荡使阀门保持运动状态，从而可jingque控制阀门位置）。
通过 PWM 信号控制直流电机并实现方向反转
接通和关闭延迟；将输入信号传送到输出。可以分别将上升沿和下降沿延迟到微秒级。
具有定义的输出频率的频率输出
硬件功能
切换频率达 10 kHz;
在高达 100 kHz 频率下，输出电流减小到 0.1 A
推挽输出驱动适用于输出处的极陡信号边沿
直流电机运行中的极性改变用于方向逆转
根据机器和相应操作序列的要求，可灵活调整通道功能
硬件使能；
通过内置信号数字量输入启动信号输出
可设置的接通延迟；
用于硬件使能与输出启动之间的jingque减速
在脉宽调试和脉冲串操作模式下进行电流测量；
能够控制一个周期内的输出电流平均值。因此，可根据执行器的电阻大小来平衡温度影响。
每种操作模式下的相应主设定值由 PLC 循环控制，其它值可从用户程序灵活修改。
支持的系统功能
通过等时同步模式，能够按照jingque定时将设定值输出连接到上位控制器
进行固件更新时
识别数据 I&M
