S7-1500 I/O 模块 数字量模块SIEMENS代理商 6ES7522-1BH10-0AA0

S7-1500 I/O 模块 数字量模块SIEMENS代理商 6ES7522-1BH10-0AA0

S7-1500 I/O 模块 数字量模块SIEMENS代理商 6ES7522-1BH10-0AA0

S7-1500 I/O 模块 数字量模块SIEMENS代理商 6ES7522-1BH10-0AA0

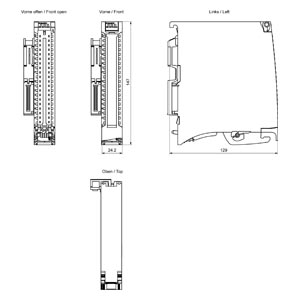

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

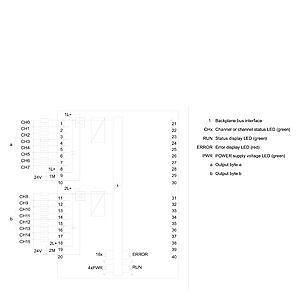

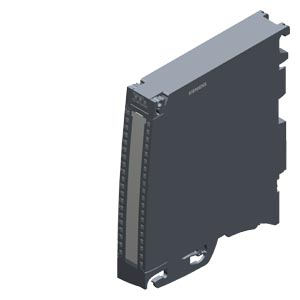

SIMATIC S7-1500， 数字量输出模块， DQ16xDC 24V/0.5A BA， 16 条通道，每组 8 条， 4A每组; 模块支持 安全 断开负载组 至 SIL2 根据 ENIEC 62061：2021 和 Category 3 / PL d 根据EN ISO 13849-1：2015。供货范围包括前连接器 直插式

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

20.4 x 15.1 x 3.7 厘米

净重

0.312公斤

S7-1500模块系列

标准型CPU模块代理商    SIEMENS代理商

紧凑型CPU模块代理商

高防护等级CPU模块代理商

分布型CPU模块代理商

开放型CPU第二代模块代理商

软控制器模块代理商

分布型CPU通信模块代理商

ETET 200pro CPU连接模块代理商

CPU存储卡代理商

CPU通信模块代理商

连接模块代理商        SIEMENS代理商

ET200MP有源背板模块代理商

ET 200MP接口模块代理商

接口模块代理商

电源管理模块代理商

模拟量输出模块代理商

模拟量输入模块代理商

模拟量输入/输出模块代理商

数字量输出模块代理商

工艺模块代理商

通讯模块代理商

安装导轨代理商

下载功能

当博途软件与CPU通信成功之后，项目工程编译无错即可对项目进行下载了。下载程序可以通过三种方法进行。

1、通过工具栏的下载按钮进行下载程序。

2、通过菜单栏的“在线”选择下载。

3、通过站点“下载到设备”选择下载。

1、通过工具栏的下载按钮进行下载程序

我们点击工具栏中的“下载”按钮图标，可以进行程序的下载。如果博途软件没有跟CPU通信连接成功的话，这时候去点击“下载”图标，是会弹出“扩展的下载到设备”对话框，需要设置好接口类型和接口，然后搜索设备，搜索到设备之后，再进行下载。

2、通过菜单栏的“在线”选择下载

我们可以在菜单栏中选择“在线”，选择不同的下载方式进行下载程序。这个下载方式包括：下载到设备、扩展的下载到设备、下载并复位PLC程序这三种。那么这三种下载方式都有什么区别呢?

下载到设备：这和前面的工具栏的“下载”按钮是一样的功能。

扩展的下载到设备：需要重新设置PG/PC接口，建立连接之后才可以下载。

下载并复位PLC程序：下载所有的块，包括未改动的块，并复位PLC程序中的所有过程值。

3、通过站点“下载到设备”选择下载

在项目树下的PLC名称，点击鼠标右键，然后选择“下载到设备”，在这里可以有4个选项可以选择，包括：硬件和软件(仅更改)、硬件配置、软件(仅更改)、软件(全部下载)，我们可以根据实际需求选择下载方式。

硬件和软件(仅更改)：下载硬件项目数据(设备组态等)和软件项目数据(程序块等)。

硬件配置：仅下载硬件项目数据。

软件(仅更改)：仅下载更改的程序块。

软件(全部下载)：下载所有的程序块，包括未更改的块。

上载功能

上载是指将CPU中的项目上传到编程软件中，我们可以对上传上来的程序进行监控、修改等，常用两种方法进行上载。

1、通过工具栏的“上载”按钮，可上传选定的程序块和变量，一般这种方法使用的少一些。

2、通过菜单栏的“在线”选择上载，这种方法使用较多。当软件中有PLC项目时，可以选择“从设置中上传”和“从在线设备备份”，当软件中没有PLC项目时，可以使用“将设备作为新站点上传”。

从设置中上传：在博途软件与CPU建立起连接，并且转至在线之后，可以执行该功能，这就相当于使用工具栏的“上载”按钮。

从在线设备备份：我们在调试项目时可能会经常修改程序，可以在修改前备份在线程序，这样可以在修改不成功时恢复程序。

将设备作为新站点上传：把CPU中的程序读取到软件中，在新建项目之后，在项目树中选择项目名称，然后就可以选择“将设备作为新站点上传”这个功能，将硬件配置与软件一起上传，并在项目中自动创建一个新站。
