576芯四网合一光缆交接箱SC配置介绍

576芯四网合一光缆交接箱SC配置介绍

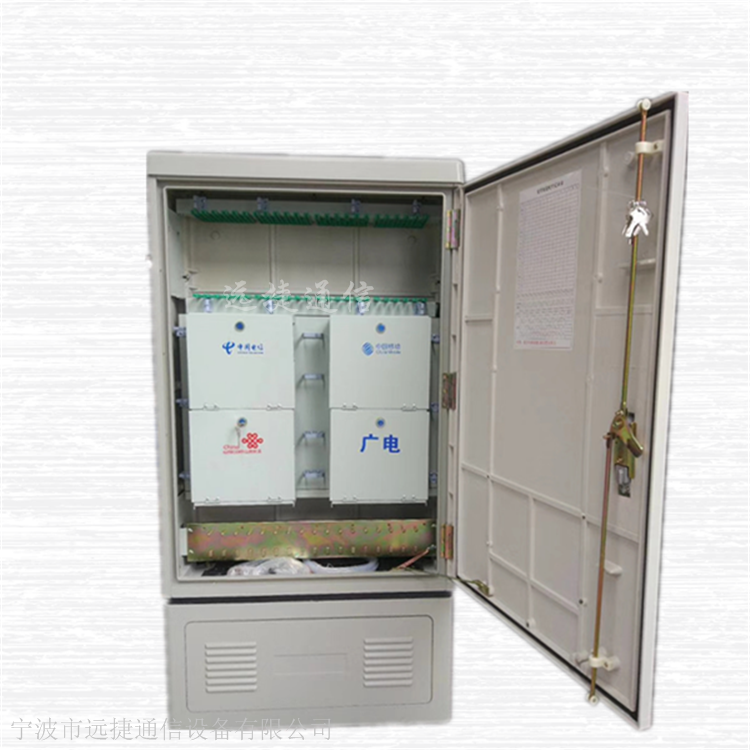

四网合一光交箱是用于光纤接入网（广电网、电信网、移动网、联通网）四网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。“四网融合”是为了实现网络资源的共享，避免低水平的重复建设，形成适应性广、容易维护、节省了施工空间和施工强度。该产品的应用，减少了四网的重复线路建设，精简线路，美化环境。四网合一光缆交接箱/光交箱图文介绍【（96芯、144芯、288芯、567芯、864芯、1152芯）根据客户不同需求，可提供符合客户要求的芯数容量】|依据中华人民共和国通信行业标准YD/T988-2007《通信光缆交接箱》和泰尔认证中心《配线设备认证实施规则》与中华人民共和国通信行业标准通信光缆交箱 Cross Connecting Cabinet for Communication Optical Cable YD/T988-2015 1 范围标准制造而成，通品通信提供的光缆交接箱符合其规定。随着通信行业的快速发展，通品通信提供的产品符合新标准要求。能满足各个层次用户自然、生动、真切和有效的视觉体验。

四网合一光缆交接箱/光交箱图文介绍是用于光纤接入网(广电网、电信网、移动网、联通网）四网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。“四网融合”是为了实现网络资源的共享，避免低水平的重复建设，形成适应性广、容易维护、节省了施工空间和施工强度。该产品的应用，减少了四网的重复线路建设，精简线路，美化环境。

 光缆交接箱的容量是指光缆交接箱大能成端纤芯的数目。容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是:箱体体积增大、设备价格增高。实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。

光缆引入交接箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。

5.1.2光缆纤芯的终接功能

设备的光纤终接装置应便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时设备应具备富余光纤光缆的储存空间。

5.1.3光纤熔接接头保护功能

光纤与光纤熔接后，接头部分应用熔接保护套管加以保护。

5.1.4调线功能

通过跳纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。

5.1.5容量

（1）设备容量应在产品企业标准中作出规定，光纤的终端、熔接、存储在满容量范围内应该方便地成套配置。

（2）设备容量应以12芯熔接配线一体化模块化托盘为基数，箱体总容量为96、、576芯等。

5.1.6分光器安装

（1）有专门规划的分光器放置区域，配套的分光器专用托盘能与熔接配线一体化模块混插。

（2）1：16分光器专用托盘尺寸为：宽度334mm、高度25mm、深度200mm（即：占用一个标准熔接一体化模块安装位），2：32分光器专用托盘的尺寸为：宽度334mm、高度50mm、深度200mm（即：占用两个标准熔接一体化模块安装位），满足光缆交接箱中分光器与一体化托盘混插的要求。

本段特点

IP65级不锈钢

箱体采用高强度不锈钢板制成，强度高，防老化，抗腐蚀，并能抵御意外或恶性破坏

箱体所有边角全部使用专用圆角成型模具成型，表面处理采用拉丝或静电喷塑，外表美观

箱体采用双层结构，中间充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水汽凝结

箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好

采用12芯熔接配线一体化模块

可安装有FC、SC光纤适配器

有可靠的光缆固定和接地保护装置

适合于单芯和带状光缆的成端

SMC

箱体采用高强度的国际航空材料SMC(玻璃纤维增强不饱和聚酯塑料)经高温模压而成，使用寿命长，防老化、抗辐射;表面不需任何防护，具备全天候防护功能

箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结

适合FC、SC光纤适配器的安装

适用标准:YD/T988-2007

本段指标连接器损耗(插入，重复):≤0.5db

回波损耗:pc≥40db,UPC≥50dB, APC≥60dB

光纤转接器插拔1000次变化量≤0.2dB
