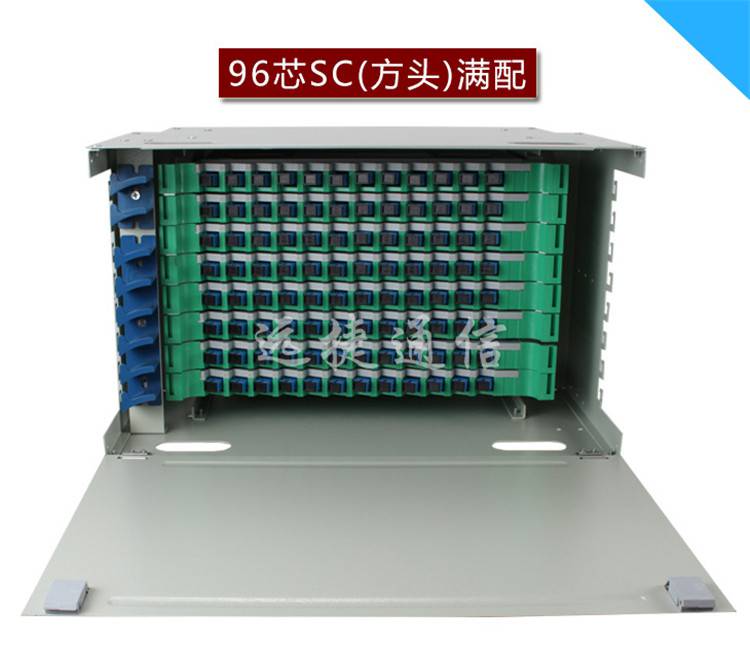

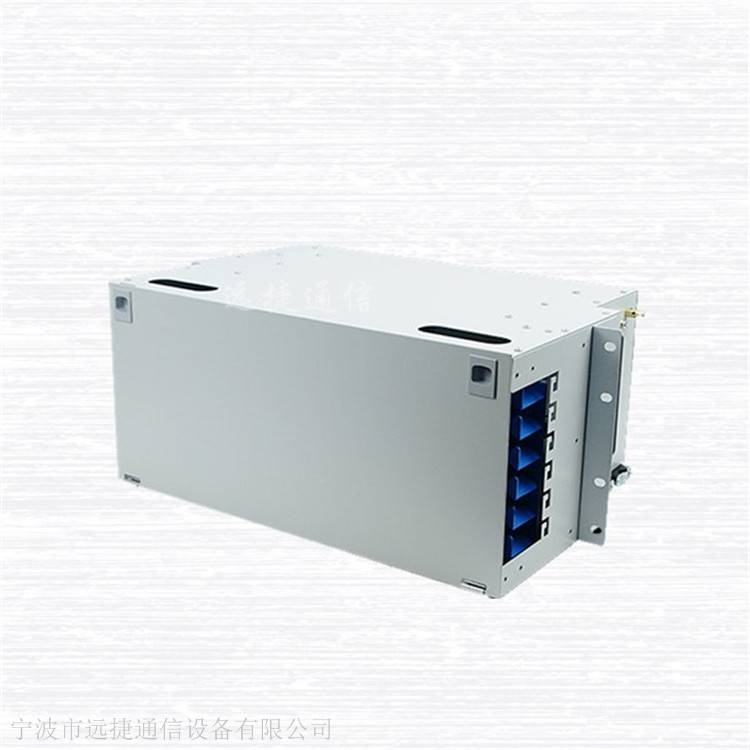

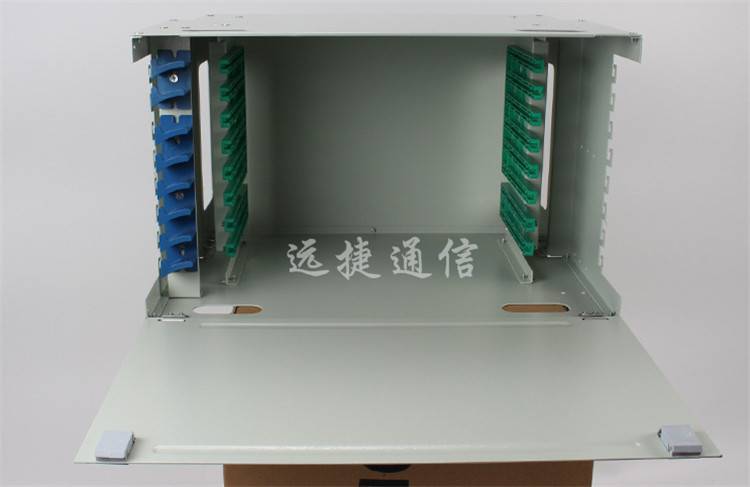

ODF箱|ODF单元箱|ODF熔配单元箱|ODF配线架|ODF架|ODF框|ODF子框PY-ODFDYX-19系列ODF熔配单元箱是19"标准机柜安装机架上用的光纤熔配一体化单元箱，它安装与操作方便、灵活，可通过挂耳安装位置的调整满足前、中、后安装的需求。满足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等国内标准及IEC61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC61300-3-23等。ODF箱|ODF单元箱|熔配一体化单元箱|ODF配线箱|ODF光纤配线架(Fiber OpticDistribution frame)ODF配线架 （12芯、24芯、48芯、72芯、96芯144芯ODF单元箱生产基地！！！）规格：19〞标准安装 材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 颜色：灰色；

应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统★ 备注：如需特殊规格可根据客户要求定做。

ODF（OpticalDistribution Frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

 GPX2型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接、配线、调线和测试。　

特点：

模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；

系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；

人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；

标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；

专业化：专业技术人员和生产、检测设备保障产品性能优越性和可靠性；　

依据标准：

YD/T778-2006《光纤配线架》

YD/T895-1997《SC/PC型单模光纤活动连接器技术条件》

YD/T826-1996《FC/PC型单模光纤光缆活动连接器技术条件》　　

YD/T988-1998《通信光缆交接箱》

YD/T814-1996《光缆接头盒》

YD/T925-1997《光缆终端盒》

技术指标：

使用条件：

工作温度：-10℃~40℃　　

贮存温度：-25℃~55℃

相对温度：≤85%(30℃)

大气压力：70kPa~106kPa

适用性指标：

标称工作波长：850nm、1310nm、1550nm；　　

光纤活动连接器：符合GB12507及相关标准的规定；

光纤光缆符合GB/T11818和GB/T7424的规定。

功能：

具有光缆固定和保护功能；

具有光缆终接功能；

调线功能；

光缆纤芯和尾纤的保护功能。

机架高度：

满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。

可根据需方不同要求订做不同规格的产品。

光电性能：

机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。

机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。

光纤连接器损耗≤0.5dB　　

插入损耗≤0.2dB

回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB　　

插拔性寿命：>1000次

机械性能：

塑料件燃烧性能符合GB51697-85的规定。

光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。

光缆进入机箱，曲率半径大于光缆直径的15倍。

说明：

所用钢板均采用优质镀锌板；　　

所用紧固件采用不锈钢或不锈钢板电镀处理；

所有外观为金属的结构件均采用静电环氧粉末喷涂。
