48芯ODF子框介绍

48芯ODF子框介绍

当前，全球范围内为布局5G都加快对光纤网络的投资，势必推动全球光纤量价齐升，也直接推动光纤光缆企业的规模扩产。中国人均光纤拥有量仍远低于发达，2016年底光纤宽带用户普及率仅为72%，而韩国在2008年就已达到93%，日本在2010年为90%。中国与平相比，还有较大差距，发展潜力巨大。A股光纤三强企业投资价值分析光纤行业目前进入了整合阶段，2014年还有25家光缆企业，到现在前6家企业占了81%的市场，其中长飞，亨通，中天三家占了55%的市场，可见市场在进一步集中，在这种状况下一定要投行业里有优势的，业。下面我们通过对比亨通光电，长飞光纤，中天科技三家公司的2018年一季度财报，看看哪一家更值得投资。5G，被称作第四次工业革命的核心基础设施，由于应用范围以及应用前景广泛，5G战略制高点争夺战已风起云涌。

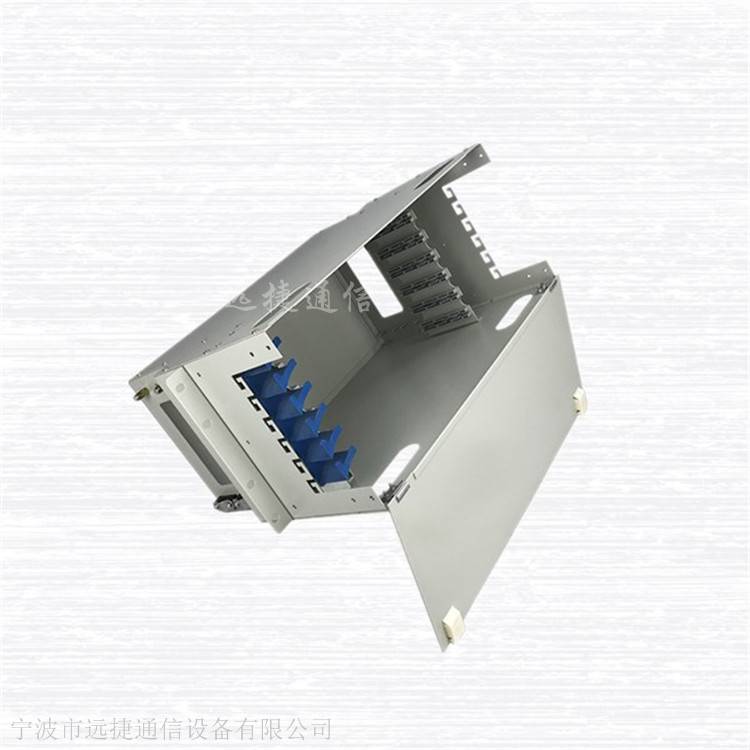

产品概述：ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

产品介绍　1、材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理化学性稳定。

并且材料之间有良好的相容性；全部材料***、无腐蚀，对人体健康和其它设备无副作用。

2、箱体颜色：灰色　

3、规格：19寸标准安装ODF单元箱　　

4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。　

5、安装方式：既可装入配线架机柜，也可壁挂安装。

6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统

备注：如需特殊规格可根据客户要求定做。ODF光纤配线单元箱产生背景：

过去光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

主要功能

ODF可以对光缆纤芯和尾纤起到保护功能。

光纤配线架

既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

应用领域

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。

它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

本类型

光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。

机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

机械活动部分

机械活动部分转动灵活、插拔适度、锁定可靠、施工安装和维护方便，结构牢固，装配具有一致性和互换性，紧固件无松动，外露和操作部位的锐边倒圆角。

适配器类型

直列侧一体化托盘适合于SC或FC光纤适配器的安装，横列侧终端面板适合于条形SC或条形FC光纤适配器的安装。光纤适配器：规格SC型，

保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，装有保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其弯曲半径不小于30mm　架内使用的跳纤建议采用外径为2mm的跳纤。尾纤外径和规格：外径尺寸2mm,规格SC/UPC；

 涂覆表面

机架涂覆层表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀，附着力不低于GB/T9286-1998标准表1中2级要求。

 结构装置上的文字、图形、符号和标志

配线架各个结构装置上的文字、图形、符号和标志完备、完整、清晰。左上角标、有“中国电信”的标志
