硅石检测二氧化硅哪里能做？出具报告

高纯石/硅石二氧化硅含量检测

半导体、光伏玻璃、高纯石英砂、陶瓷、铸造等硅石二氧化硅检测

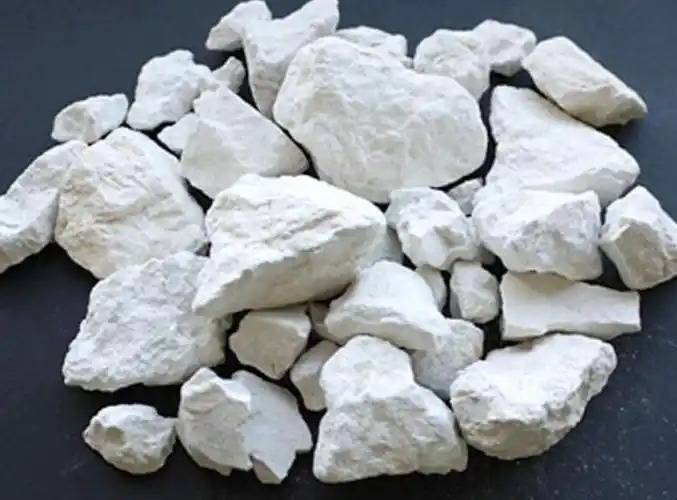

检测硅石（通常指石英、石英岩、硅质原料等）中二氧化硅（SiO₂）的含量，是评估其工业价值（用于玻璃、陶瓷、冶金、化工等）的关键指标。常用方法根据精度、成本和设备条件分为以下几类：

1. 经典化学分析法（Zui准确，仲裁法）

氢氟酸挥散法（适用于高纯硅石，SiO₂>98%）

原理：硅石中的SiO₂与氢氟酸反应生成四氟化硅气体挥发，通过称量反应前后质量差计算SiO₂含量。

步骤：

准确称取0.5-1g烘干试样（铂坩埚中）。

加氢氟酸、硫酸（或磷酸）加热至白烟冒尽，SiO₂挥发。

残渣灼烧、恒重，失重即为SiO₂量。

优点：直接、准确，适合高含量。

缺点：需铂器皿，氢氟酸剧毒，不适用于低含量（杂质干扰）。

氟硅酸钾容量法（适用范围广）

原理：硅石碱熔后转化为可溶性硅，在酸性条件下与钾离子、氟离子生成氟硅酸钾沉淀，水解后释放氢离子，用氢氧化钠滴定。

优点：无需铂器皿，相对快速，可测85%-99% SiO₂。

缺点：操作较繁琐，需严格控制温度和酸度。

重量法（经典法，但耗时长）

原理：用碳酸钠-硼砂熔融样品，盐酸脱硅，脱水后过滤灼烧称重（不纯SiO₂），再通过氢氟酸处理校正杂质。

优点：系统性强，可同时分析其他成分。

缺点：流程长（2-3天），不适合大批量快速检测。

2. 仪器分析法（快速、适合批量）

X射线荧光光谱法（XRF）

原理：通过X射线激发样品中元素特征荧光，测定硅（Si）强度，换算为SiO₂含量。

优点：快速（10-20分钟/样），无损，可多元素同时分析，检出限低。

缺点：需基体匹配的标准样品或熔融制片（消除矿物效应），仪器昂贵。

电感耦合等离子体发射光谱法（ICP-OES）

原理：样品溶解后（常采用碱熔或氢氟酸溶解），测定硅元素发射强度。

优点：灵敏度高，可同时测多种杂质。

缺点：硅酸易聚合，样品前处理困难（需特别注意溶液稳定性），高含量硅误差较大。

3. 快速简易方法（现场或粗略控制）

密度法（比重瓶法）

原理：硅石纯度越高，密度越接近石英的理论密度2.65 g/cm³。通过测定比重推算SiO₂含量（需已知杂质密度）。

优点：极快，无需试剂。

缺点：误差大（±1-2%），只适合均匀高纯块料。

比色法（钼蓝法，适用于微量硅）

原理：硅与钼酸铵生成硅钼黄，还原为硅钼蓝，比色定量。但此法通常用于微量（<1%）或痕量硅，不适用于高含量硅石（需过度稀释，误差大）。
