瓷石原矿成分检测 第三方报告办理

瓷石矿全成分检测 瓷石矿原矿全成分检测

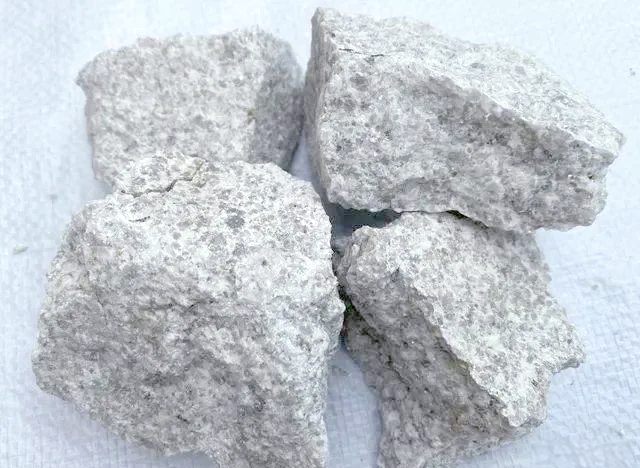

瓷石原矿的“全成分分析”和“物相鉴定”是陶瓷原料研究中Zui核心的两个检测维度。前者解决“有哪些化学元素、含量多少”，后者解决“这些元素组成了什么矿物晶体”。

以下是针对瓷石原矿这两个维度的详细检测标准、方法及解读指南：

一、 全成分分析（化学组成）

瓷石通常属于硅酸盐类原料，主要提供“玻璃相”和部分莫来石相。

1. 主要检测项目（通常检测11项主量元素氧化物）：

SiO₂ （二氧化硅）： 骨架成分，通常在65%-78%之间。过高则烧成收缩小但耐火度高；过低则易塌陷。

Al₂O₃ （氧化铝）： 提供强度和耐火度，通常在15%-22%之间。越高越耐高温，但烧结范围变窄。

K₂O + Na₂O （氧化钾和氧化钠）： 强助熔剂，促进低温玻化。钾长石质瓷通常K₂O > 4%，Na₂O < 1%。

Fe₂O₃ （氧化铁）： 主要着色杂质，影响白度。高档瓷要求 < 0.5%，普通建筑瓷可能允许 1%-2%。

TiO₂ （二氧化钛）： 次要着色杂质，使瓷呈淡黄色或灰色。

CaO + MgO （氧化钙和氧化镁）： 助熔剂，但含量高易导致烧成变形或针孔。

2. 推荐检测标准：

中国国家标准： GB/T 4734 《陶瓷材料及制品化学分析方法》

国际方法： XRF（X射线荧光光谱法）是工业Zui常用方法（快速、无损、准确）；ICP（电感耦合等离子体发射光谱法）用于微量元素分析；滴定法与重量法（传统湿法化学）用于仲裁。

二、 物相鉴定（矿物组成）

物相鉴定比化学分析更重要，因为 相同化学成分、不同矿物结构 的瓷石，工艺性能完全不同（例如：SiO₂是石英还是蛋白石？Al₂O₃是长石还是高岭石？）。

1. 主要检测内容：

粘土矿物： 高岭石、伊利石、蒙脱石（决定可塑性、干燥强度）

长石矿物： 钾长石（微斜长石/正长石）、钠长石、钙长石（决定熔融特性）

石英矿物： 石英（游离二氧化硅，影响热膨胀系数和耐磨性）

副矿物： 云母、绿泥石、碳酸盐、黄铁矿等（决定杂质类型）

三、如何看懂检测报告（针对瓷石矿）

拿到一份瓷石全分析与物相报告，可以重点关注以下 关键工艺指标：

钾钠比与长石类型：

如果XRD显示主相为钾长石（K₂O > Na₂O）：适合做日用瓷、电瓷，烧成透光性好、热稳定性高。

如果主相为钠长石（Na₂O > K₂O）：烧成温度更低、熔融范围窄，易变形，适合做釉料或低温陶瓷砖。

铁钛赋存状态：

XRD物相需看Fe是以黄铁矿（颗粒状易去除）、赤铁矿（难去除）还是绿泥石（结构铁，无法机械去除）形式存在。若是后者，即使化学分析Fe₂O₃仅0.8%，成品也可能发灰。

石英结晶度：

XRD图谱中石英峰尖锐（结晶好）→ 对烧成热膨胀影响大，易产生裂纹。

石英峰宽化（隐晶质/玉髓）→ 热稳定性较好，但可能降低机械强度。

粘土矿物类型：

高岭石为主：可塑性一般，干燥收缩小，耐火度高。

伊利石为主：可塑性较好，干燥强度高，适合快速烧成。

蒙脱石为主（>5%）：吸水膨胀风险大，干燥收缩大，制泥困难。
