PZ673H-10P气动浆闸阀、不锈钢浆闸阀

PZ673H-10P气动浆闸阀、不锈钢浆闸阀气动装置参数及特点：

 PZ673H气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。

1、双作用：对阀门开启和关闭的两位式控制；

2、单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。

PZ673H-10P气动浆闸阀、不锈钢浆闸阀可选附件：

1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。

2、接近开关

3、气源处理三联件(包括减压阀、过滤器、油雾器)。

4、电/气阀门定位器(调节型用)。



产品标准:

设计制造:JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92



PZ673H-10P气动浆闸阀、不锈钢浆闸阀主要零部件材质：

阀体、上盖碳钢、不锈钢阀板不锈钢阀杆不锈钢密封圈橡胶、四氟、不锈钢、硬质合金

主要性能规范:

公称压力PN壳体试验1.5XPN密封试验1.1XPN工作温度橡胶≤80℃ 四氟密封≤180℃硬密封≤425℃适用介质纸浆、污水、煤煤气等

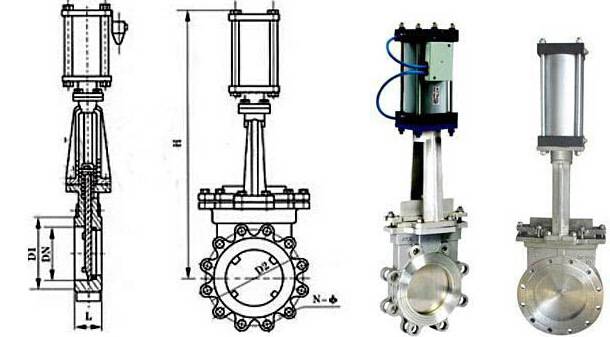

 PZ673H-10P气动浆闸阀、不锈钢浆闸阀结构图：

压力MPa口径DN（mm)LD2D1Hn-M压力MPa口径DN（mm)LD2D1Hn-M0.65043901103354-M121.01.650501001253354-M03634-M1265501201453634-M03954-M03954-M704654-M804658-M005308-M105308-M256308-M406308-M20200602552807508-M957508-M202506831033590012-M5090012-M2030078362395112012-M2030080368400112012-M2035078412445126012-M2035090428460126016-M20400102462495-M224501016-M20450120532565160020-M22500127568600180016-M205000020-M226000020-M226000020-M277000024-M227000024-M278000024-M27800004-M309002039801020310024-M2790020310051050310028-M301000240028-M271000240028-M30
