PZ73X-10C手动软密封插板阀结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ73X-10C手动软密封插板阀产品特点
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
型号代表：阀门类型代号：“PZ"表示插板阀阀；驱动形式代号：“"表示手动；连接形式代号：“7"表示对夹式；结构形式代号：“3"表示单闸板；密封面材料代号：“H"堆焊合金钢；X表示橡胶
PZ73X-10C手动软密封插板阀具体型号有:
PZ73x-6，PZ73x-10，PZ73H-16; （阀体：铸铁）
PZ73x-6C，PZ73x-10C，PZ73H-16C; 阀体：铸钢）
PZ73x-6P，PZ73x-10P，PZ73H-16P; （阀体：不锈钢304/304L）
PZ73x-6R，PZ73x-10R，PZ73H-16R; （阀体：不锈钢316/316L）

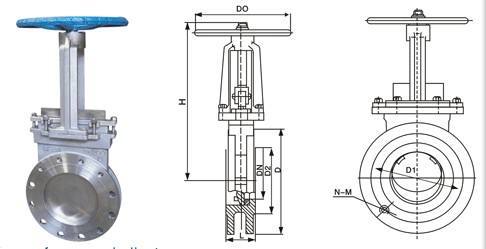

PZ73X-10C手动软密封插板阀结构图及连接尺寸：
公称压力
DN
L
D1
D2
H
A
B
C
D
Z-M
电装型号
0.6MPa
50
48
90
110
600
215
125
318
197
4-M12
DZ10
65
48
110
130
670
215
125
318
197
4-M12
DZ10
80
51
125
150
680
215
125
318
197
4-M16
DZ10
100
51
145
170
700
215
125
318
197
4-M16
DZ10
125
57
175
200
720
215
125
318
197
8-M16
DZ10
150
57
200
225
790
215
125
318
197
8-M16
DZ10
200
70
225
280
850
215
175
363
197
R-M16
D715
250
70
310
335
1100
215
125
363
197
12-M16
DZ20
300
76
362
395
1180
215
125
363
197
12-M20
DZ20
350
76
412
445
1280
215
125
363
197
12-M20
DZ30
400
89
462
495
1460
215
125
363
197
16-M20
DZ45
450
89
518
550
1600
240
235
437
227
16-M20
DZ45
500
114
568
600
1800
240
235
437
227
16-M20
DZ60
600
114
670
705
2100
240
235
437
227
20-M22
DZ60
700
127
775
810
2300
274
260
526
283
24-M22
DZ90
800
127
880
920
2500
274
260
526
283
24-M27
DZ120
900
154
980
1020
2700
319
295
554
309
27-M27
DZ180
1000
165
1080
1120
2900
319
295
554
309
28-M27
DZ250
1200
190
1295
1340
2300
319
295
554
309
32-M30
DZ250
1.0 MPa
50
48
100
125
600
215
125
318
197
4-M16
DZ10
65
48
120
145
670
215
125
318
197
4-M16
DZ10
80
51
135
160
680
215
125
318
197
4-M16
DZ10
100
51
155
180
700
215
125
318
197
8-M16
DZ10
125
57
185
210
720
215
125
318
197
8-M16
DZ10
150
57
210
240
790
215
125
363
197
8-M20
DZ15
200
70
265
295
850
215
125
363
197
8-M20
DZ20
250
70
320
350
1140
215
125
363
197
12-M20
DZ20
300
76
368
400
1180
215
125
363
197
12-M20
DZ30
350
76
428
460
1280
215
125
363
197
16-M20
DZ30
400
89
482
515
1460
240
235
437
227
16-M22
DZ45
450
89
532
565
1600
240
235
437
227
20-M22
DZ45
500
114
585
620
1800
240
235
437
227
20-M22
DZ60
600
114
685
725
2100
240
235
437
277
20-M27
DZ60
700
127
800
840
2300
274
260
526
283
24-M27
DZ120
800
127
898
950
2500
319
295
554
309
24-M30
DZ180
900
154
1005
1050
2700
319
295
554
309
28-M30
DZ180
1000
165
1115
1160
2900
319
295
554
309
28-M30
DZ250
1200
190
1325
1380
3400
319
295
554
309
32-M36
DZ258
PZ73X-10C手动软密封插板阀
