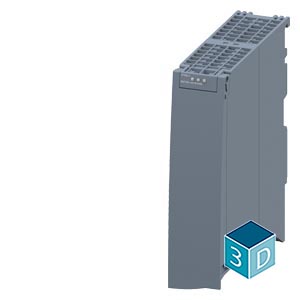

SIMATIC S7-1500 的通信 通信处理器 CP 1543-1代理商 西门子代理商

编程器/OP 通信

S7 通信

开放式用户通信 （SEND/RECEIVE，FETCH/WRITE）

IT 通信

FTP 功能（文件传输协议 FTP/FTPS）用于文件管理以及访问 CPU 内的数据库（客户机和服务器功能）

通过文件传输协议，访问（以读模块或写模式）保存在 CPU 的存储卡上的 csv 文件。

通过 SMTP 或 ESMTP 采用“SMTP-Auth”选项发送电子邮件，以在电子邮件服务器上进行验证（也支持IPv6）

以高为 1 Mbps 的速率，利用静态 IP 路由，通过 IPv4 路由至 S7-1500 系统中的其它 CP1543-1/CM 1542-1 单元，以访问不具备实时功能的 Web 服务器。

集成信息安全

全状态数据包检测型防火墙

通过 VPN （IPsec） 实现安全通信

根据 IEEE 802.1X 使用 EAP 方法 MD5、TLS、PEAP、TTLS、MSCHAPv2 或 PWD进行网络验证

安全通信协议

通过 HTTPS 协议对 CPU 的 Web 服务器进行安全访问。

FTPS 安全文件传输

安全时间传输 （NTP）

SNMPv3 用于以防窃听方式传输网络分析信息

基于 SMTPS（端口 587）的加密电子邮件通信

基于 TCP/IP 的安全开放通信

通过 OpenVPN 连接到 SINEMA Remote Connect。

将 S7-1500 集成进 IPv6 网络中;
IPv6 兼容 IP 地址可以用于以下通信服务：

FETCH/WRITE 访问（CP 作为服务器）

FTP 服务器模式

FTP 客户机模式，带程序块寻址功能

利用程序块进行寻址的电子邮件传输

从 IPv6 基础设施到达 SIMATIC S7-1500 站的可达性

佳维护支持，得益于：

通过中央 Web 服务器进行方便的诊断

通过 LAN 进行远程编程

通过 IT 网络管理工具 （SNMP） 进行监控

无需编程设备即可更换模块

确保系统不会受到非法访问

对任意 S7 站实行中央访问保护

对中央 Web 服务器进行安全访问

网络分段和网络隔离，以采用相同的 IP 地址来设置同型机器

电子邮件简单报警，以及，将生产数据利用 FTP 传输至主计算机

利用 CP 1543-1，可以通过工业以太网将现有网络中的 SIMATIC S7-1500 系统方便地和 SIMATICS7-300 / S7-400 / S5 等进行集成，从而具备良好的投资保护性。

编程器/PC

主 PC

操作员控制和监测系统，

其它 SIMATIC S5/S7 系统。

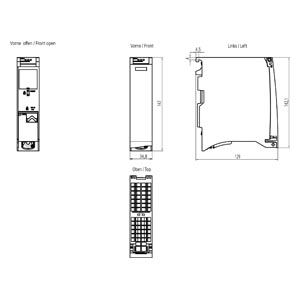

紧凑型设计：

1 个 RJ45 插座，用于连接工业以太网;
利用自动侦测、自动交叉和自动协商自动检测数据传输速率;
通过带 180° 电缆引线的 IE FC RJ45 Plug 180 或标准网线进行连接。

该模板通过背板总线提供电源

通过三个 LED 来指示模块的运行和通信状态，并通过以太网接口前盖下面的一个 LED 来指示活动性 （ACTIVITY）和链接（LINK）。

安装简单：
The CP 1543-1 安装在 S7-1500 的导轨上，并经过总线连接器连接到邻近的模块。

CP 1543-1 工作时可以无需风扇;不需要备用电池。

不需编程器即可更换模板

千兆接口，带有 RJ45 接口，10/100/1000 Mbps 全双工/半双工，具有自动检测功能

通信服务：

开放式通信 （TCP/IP， UDP， ISO）;
UDP 多点传送

编程器/OP 通信：通过 S7 路由实现网络间通信

S7 通信（客户机、服务器）

IT 通信：
通过 HTTP 通信，可访问 S7-1500 系统的 Web 服务器。对于 CP 1543-1，也可以实现 HTTPS 通信。
利用电子邮件客户机功能，可从用户程序直接发送电子邮件。
FTP 通信支持程序控制的 FTP 客户机通信。
通过 FTP 服务器访问 CPU 中的数据块。

通过具有激活安全功能的通信处理器 CP 1543-1 对 S7-1500 CPU 的 IP 访问：S7-1500 CPU 的OPC UA 服务器和客户机可以通过 CP 1543-1 传输数据

利用 DHCP 和 IPv4 进行 IP 地址分配，或在工程组态软件 STEP 7 Professional V12或更高版本
（TIA Portal） 中直接输入地址

诊断和网络管理：

S7-1500 系统中所有模块均具有丰富的诊断功能

支持 SNMP V1/V3，可集成到网络管理系统中

安全机制：

通过防火墙提供访问保护，以便基于其 IP 和 MAC 地址来过滤连接

通过 VPN （IPsec） 实现安全通信

通过 SSL （HTTPS） 加密 HTML 页面

安全文件传输（FTPS）

可以防窃听的方式将网络分析信息传输到网络管理系统 （SNMPv3）

安全时间传输 （NTP）

采用 STEP 7 Professional V14 （TIA Portal） 或更高版本可以组态所有的功能。

无需编程器即可进行模块更换：全部信息都可以存储在 CPU 的存储卡中。
