工业以太网 第 2 层交换机 6GK5206-2BB00-2AC2代理商 西门子授权代理商
工业以太网 第 2 层交换机 6GK5206-2BB00-2AC2代理商 西门子授权代理商
工业以太网 第 2 层交换机 6GK5206-2BB00-2AC2代理商 西门子授权代理商
下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

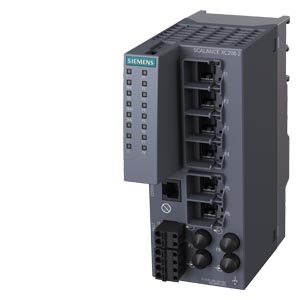

SCALANCE XC206-2 可管理层面 2 IE 交换机； IEC 62443-4-2 认证； 6x 100 Mbit/sRJ45 端口； 2x 100 Mbit/s ST/BFOC 端口； 1X 控制台端口；诊断 LED； 冗余电源； 温度范围-40°C 至 +70°C； 安装： 凹顶导轨/S7 型轨/墙壁 冗余功能；办公室 特性（RSTP，VLAN，...)；PROFINET IO 设备； 以太网/IP 一致 C 型插头插槽；
有效产品
A: 问题无关，即刻重复使用
125.00 x 60.00 x 147.00 mm
0.540 Kg
西门子plc总代理商 西门子plc分销商 西门子plc经销商 西门子授权中国代理商 西门子工业自动化模块代理商 西门子PLC代理商
西门子PLC模块代理商 西门子PLC小型可编程控制器代理商 西门子中型可编程控制器代理商 西门子PLC编程控制器 西门子电源模块代理商
西门子60W电源模块代理商 西门子25W电源模块代理商 西门子电源代理商 西门子60W电源管理模块代理商
西门子交换机代理商 西门子XB116 非管理型 IE 交换机代理商 西门子SCALANCEXC116非管理型 IE 交换机代理商 CPU 1216模块参数
西门子编程电缆代理商 西门子网线代理商 西门子以太网电缆代理商 西门子低压控制经销商 西门子断路器代理商 西门子继电器代理商
西门子精致面板代理 西门子触摸屏代理商 西门子SMART LINE精彩系列面板代理商 西门子SIMATIC HMI 操作面板代理商
具有坚固外壳的 SCALANCE XC-200 工业以太网交换机经过优化，适合安装在 DIN 导轨和 SIMATIC S7-1500DIN 导轨上也可以直接安装在墙壁上的各种位置上以及安装在 SIMATIC S7-300 DIN 导轨上。考虑到 SIMATICS7-1500 的外壳尺寸，该设备适合于集成在采用了 SIMATIC S7-1500 组件的自动化解决方案中。
防护等级为 IP20 的网络接入点具有以下特点：
一个 4 针端子排（插入式），用于连接冗余电源电压 (2 x 24 V DC)
下列状态信息通过现场 LED 显示：
端口状态
端口模式 (10/100/1000Mbps，全/半双工)
两个电源的状态
信号接点状态
信号掩码（设定值状态）
冗余管理器模式（RM 模式）
备用模式
一个 2 针端子排（插入式），用于连接浮置信号接点
一个 SELECT/SET 按钮，用于在现场进行信号接点组态
SCALANCE XC-200 交换机具有以下类型的端口：
10/100/1000BASETX，RJ45 接头；
自动检测数据传输速率（10 、100 或 1000 Mbps），具有自动检测和自动交叉功能，用于通过 IE FC RJ45 接头连接IE FC 电缆，距离高达 100 m
100BASEFX，ST/BFOC 连接系统 (SCALANCEXC-206-2)；
ST/ BFOC 端口，用于直接连接长达 5 km 的工业以太网光纤（多模 FOC）
100BASEFX，SC 连接系统 (SCALANCEXC-206-2)；
SC 端口，用于直接连接长达 5 km 的工业以太网光纤（多模 FOC）
SFP 插槽，用于100BASE-X、1000BASE-X、10GBASE-X
通过 SFP 模块，可实现不同范围的 LC 连接（多模/单模，长 200 km）
对于 PoE 型，组合端口的 SFP 接口同时支持 1000 Mbps SFP 和 10000 Mbps SFP+
功能
用于构建总线形、星形和环形拓扑结构的电气和光学工业以太网
与 SCALANCE X-200、SCALANCE X-300、SCALANCE XM-400 和 XR-500一起在环网拓扑中使用
通过以下方式在环网中快速实现冗余：
高速冗余协议 (HRP)；长只需 0.3 s，即可重构含有 50 个交换机的环网
PROFINET MRP（介质冗余协议）；长只需 0.2 s，即可重构含有 50 个交换机的环网
通过 MRP 互连功能实现 MRP 环网的冗余耦合
通过 RSTP+ 功能，实现 RSTP 网络中 MRP 环网的冗余连接
集成冗余管理器对环网的功能连续监控。它可以识别环网中的传输链路故障或 SCALANCE X 工业以太网交换机的故障，并使用MRP 在 0.3 秒或 0.2 秒内激活替代链路
借助于端口中集成自动交叉功能，可使用非交叉电缆
使用信号接点、SNMP 和 Web 浏览器，诊断简便
使用 Web 浏览器，铜缆诊断容易，断线查找方便
光纤监控：通过 Web 浏览器和 SNMP 方便地进行光纤端口诊断，从而可以提前检测到光纤线路或光纤端口上的变化
集成进带扩展诊断功能的 PROFINET 控制器的诊断功能中，形成一致性的诊断概念，包括网络结构
通过可编程的镜像端口，使用标准商业网络分析仪来诊断数据流量
通过优先级划分，优化支持 PROFINET 实时通信（RT）。
使用任选的 C-PLUG 可移动数据存储介质（不在供货范围内），发生故障时可快速更换设备
至公司网络的冗余接口；
SCALANCE XC-200交换机支持标准冗余程序，即生成树协议（STP）以及快速生成树协议（RSTP）。由此一个子网络可以冗余连接到上位公司网络，降低重新组态时间（秒数量级）。
支持虚拟局域网（VLAN）
如果构建的工业以太网的节点数量快速增长，则现有网络可在物理上分为几个虚拟网络
通过使用多点传送协议（例如语音传送，视频等）（即将推出），限制负荷；
通过记录多点传送源和目标（IGMP 监听），XC-200交换机还可过滤多点传送数据通信，因此可限制网络负荷。可以限制多播和广播流量。
使用 PoE 功能轻松连接 IP 摄像机或接入点等 PoE 终端设备，并实现长距离高性能网络（仅 PoE 型）
网络拓扑和网络组态
工业以太网交换机 SCALANCE XC-200，防护等级IP20，通常与要连接的站一起安装在控制柜中。电气和光纤型可一起组态成总线形、星形和环形拓扑结构。
可实现下面的网络结构及组合：
具有快速介质冗余性的快速以太网千兆环网
通过 RSTP+ 功能，缩短了 RSTP 网络中 MRP 环网的冗余连接重新组态时间
采用 XC-200 交换机实现星形拓扑
每个 SCALANCE XC-200 交换机都代表一个中性点，可多连接 8/16/24 个节点或子网。
组态网络时，需注意以下边界条件：
双绞线大电缆长度：
大 100 m（采用工业以太网 FC 电缆和工业以太网 FC 接头时）
长 10 m，采用双绞线插接电缆
光纤长度：
用于多模光纤导体的两个模块之间的大线路长度：
– 5000 m，100 Mbps
– 750 m，1 Gbps
对于单模光纤，两个模块之间的大光纤长度：
– 200 km，100 Mbps
– 120 km，1 Gbps
IP 地址：
IP 地址通过使用 DHCP（动态主机组态协议）分配。如果网络中没有相应的服务器，则可以使用提供的软件工具 SINECPNI（主网络初始化）或 STEP 7/TIA Portal 来分配 IP 地址。也可以通过本地控制台端口进行分配
G_IK10_XX_50719
通过将冗余 MRP 环网与 MRP 互连耦合来实现高网络可用性
G_IK10_XX_50951
通过 SCALANCE XC-200PoE （以太网供电）为启用 PoE 的终端设备提供数据和电源。
G_IK10_XX_50950
借助 SCALANCE XC-200PoE，可为苛刻的应用提供高达 10 Gbps 的带宽
调试与诊断
从 SCALANCE XC-200 交换机的 PROFINET 诊断中断可以显示与合适的 SIMATIC 工程工具，并与增强诊断功能的PLC 进行处理。由于在 SIMATIC 解决方案中完全集成了系统故障信息，PLC 和 HMI 的工程与组态成本显著降低。
SCALANCE XC-200 工业以太网通过标准协议 SNMP（简单网络管理协议）还可集成到网络管理系统中（如 SINECNMS）。如果设备出现故障，错误消息（SNMP 陷阱）可以发送到 SINEC NMS等网络管理系统，也可以作为电子邮件发送给指定的网络管理员。
使用集成 Web 服务器，通过标准 web 浏览器，即可进行组态与诊断设置（如端口组态）。通过 Web服务器，还能读取统计信息（如端口利用率）。
下列信息通过现场 LED 显示：
电源
端口状态
数据通信
信号接点
冗余管理器功能 (RM)
SCALANCE XC-200 系列工业以太网交换机还可使用浮置信号接点监控。
集成
G_IK10_XX_50725
采用 SCALANCE XC-200 中支持的 HRP 备用功能耦联冗余环网，实现高网络可用性
