关于GPX339型光纤配线架中的连接器的分析与讨论

连接器是起连接作用的一种元器件。连接器无论生产还是使用，都带来了很多好处。首先，它改善了生产过程。因为连接器简化了产品的装配过程，也简化了批量生产过程。第二，连接器使产品易于维修。如果某元部件失效，装有连接器可以快速更换失效元部件。第三，连接器使产品易于升级。随着技术进步，装有连接器时可以迅速更新元部件，用新的、更完善的元部件代替旧的。第四，连接器提高了设计的灵活性。使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。连接器广泛应用于有线和无线领域，包括电子工程技术和光电子技术。例如，一般的有线电视（CableTV），无线电话，信息通讯，测量仪器，太空及电子产品，汽车工业、铁路及其它运输工具，以及工业用产品都大量使用连接器。连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。宁波远捷通信科技有限公司

在电子线路中，连接器在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可缺少的部件，它通过各种电缆把设备内的各功能模块联系起来，组成一台完成某种功能的整机。比如，我们常见的台式计算机，你打开主机箱会看到，在主机板上有不少白色或彩色的带状电缆连接着计算机的各个模块，电缆两端即是连接器，在主机板上与其相接的也是连接器。

数据通信／电信中，使用相对较多的是射频和微波同轴连接器。它们连接的是通信线路中的微波信号。这类连接器涵盖一般常见的小型连接器如N型，BNC型；微小型连接器如SMA型，SMB型，SMC型；超小型连接器如MCX型，SMP型等。比如，在移动基站中的大功率发射机、无线接收机的机内各模块间的连接，机柜与机柜间的连接，机柜与天线的连接，都是通过这些同轴连接器来实现的。

连接器所接通的不仅于电流，在光电子技术迅猛发展的，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。本文主要讨论的是光纤连接器。

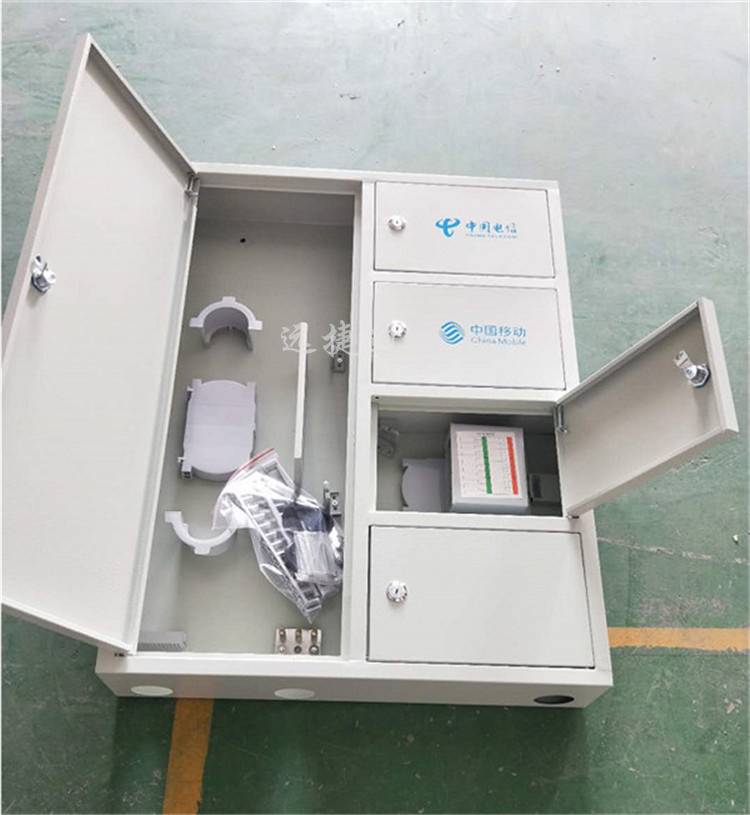

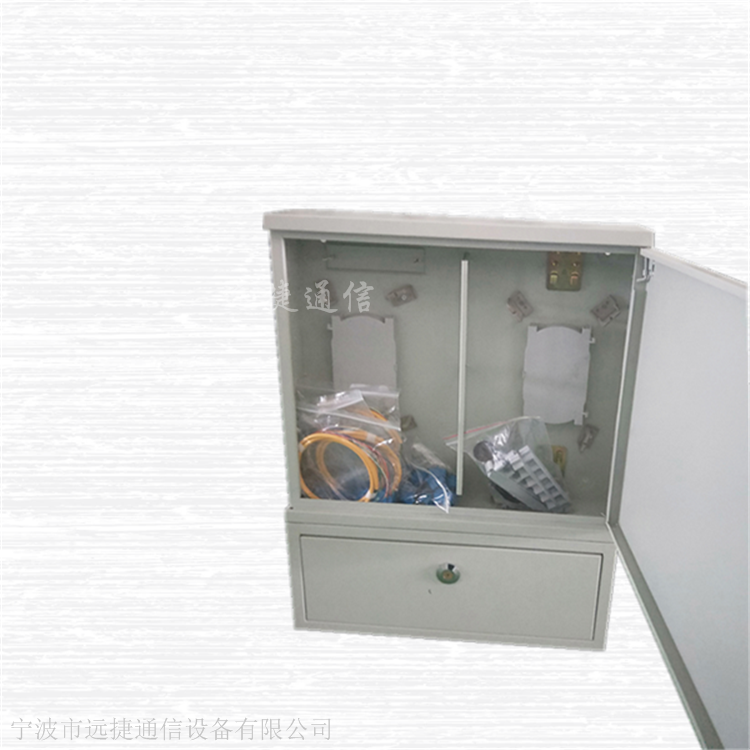

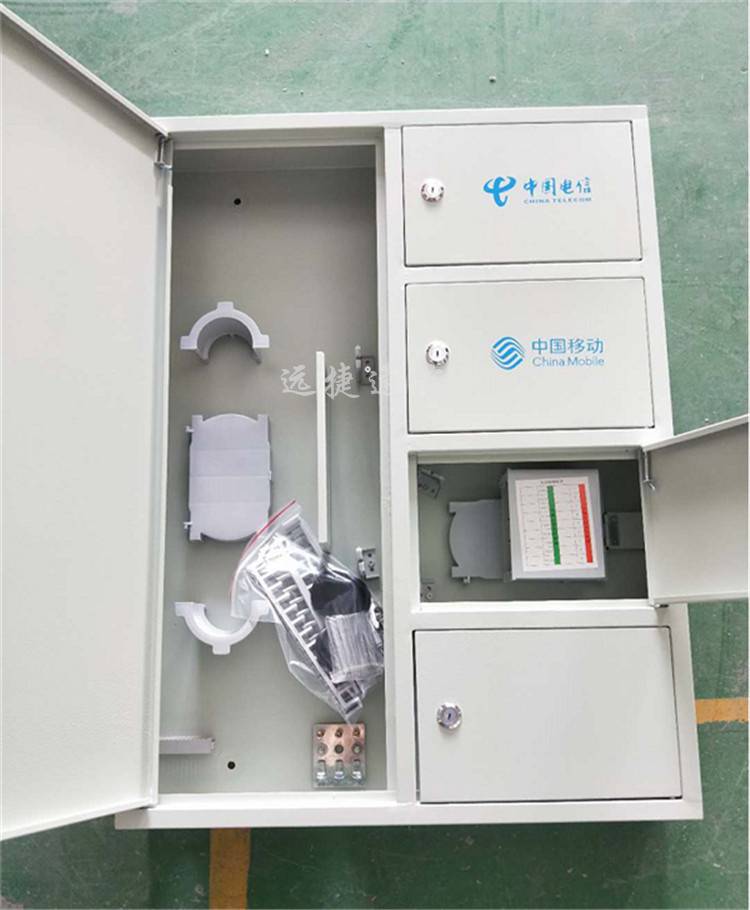

产品简介：

有效做到移动、联通、电信、广电四网合一。

大大节省了施工空间和施工强度。

箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长

光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性

采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层

在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持6片，满足施工过程中任意形式的接续各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接使用和管理

门锁采用优质户外防水锁，箱体挂墙安装、具有临时尾纤存储区域

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等！

优势：

1.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配。

2.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直。

3.用户引入光缆未开剥时，接续固定件对光缆的小拉脱力不小于100N。

4.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。

5.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。

6.提供一定数量理线环或其它绑扎线配件，方便绑扎线的基本要求。

7.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。

8.适用多种使用场景：室外、室内、挂墙、挂杆、新老楼盘。

9.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

10.系列化插片可积木化组合，扩容方便，投资节省。

11.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
















适用性指标:

1.标称工作波长850nm\1310nm\1550nm;

2.光纤光缆符合GB/T11819和GB/T7424规范;

3.光纤活动连接器符合GB12507以及相关标准规范.

4.前面操作、安装都相当迅速方便

5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护

6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器，

7.外型尺寸：壁挂式：145*630*800MM

镶嵌式：入墙尺寸 145*580*750MM 外墙尺寸 145*630*800MM

8.产品重量：壁挂式：22KG具体功能要求如下：

(一)光缆固定与保护功能

应具有光缆引入、固定和保护装置。该装置具有以下功能：

1．将光缆引入并固定在光纤接续盒内，保护光缆及缆中纤芯不受损伤；

2．光缆金属部分与机架绝缘；

(二)光纤终接功能

应具有光纤终接装置。该装置应便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。

(三)调线功能

通过光纤连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

(四)标识记录功能

光纤接续盒内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。

(五)光纤存储功能

光纤接续盒内应具有足够的空间，用于存储余留光纤。
