144芯ODF子框 ODF配线架厂家供应

144芯ODF子框 ODF配线架厂家供应

144芯ODF配线箱、144芯ODF箱、144芯ODF单元箱、144芯ODF配线架、宽带箱！通信网络箱！ONU通信箱！ONU交换箱！ONU配线箱！FTTX综合信息箱，FTTX楼道接入箱，FTTX多媒体宽带箱，FTTH光纤宽带箱，ONU综合箱生产基地！FTTX(侧重于FTTH及FTTB)建设中ODN及ONU 所用到的综合信息箱

中国电信144芯ODF配线箱|FTTB配线箱！FTTB光纤配线箱！FTTX光纤分配箱！FTTX综合信息箱！ONU宽带网络箱！ODU光纤数据箱:是FTTX+LAN的一种网络连接模式，主要是将光信号接入办公大楼或者公寓大厦的总配线箱内部，实现光纤信号的接入，而在办公室大楼或公寓大厦的内部，则仍然是利用同轴电缆、双绞线或光纤实现信号的分拨输入，以实现高速数据的应用。我们称为FTTX+LAN的宽带接入网（简称FTTB）,这是一种合理、实用、经济有效的宽带接入方法。FTTX侧重于FTTB及FTTH建设中ODN及ONU所用到的综合信息箱、光纤分配箱及光分路器箱的技术要求。FTTB配线箱|FTTB光纤配线箱|FTTX光纤分配箱|FTTX综合信息箱|ONU宽带网络箱|ODU光纤数据箱（FiberTo TheBuilding）:是FTTX+LAN的一种网络连接模式，主要是将光信号接入办公大楼或者公寓大厦的总配线箱内部，实现光纤信号的接入，而在办公室大楼或公寓大厦的内部，则仍然是利用同轴电缆、双绞线或光纤实现信号的分拨输入，以实现高速数据的应用。我们称为FTTX+LAN的宽带接入网（简称FTTB）,这是一种合理、实用、经济有效的宽带接入方法。FTTX侧重于FTTB及FTTH建设中ODN及ONU所用到的综合信息箱、光纤分配箱及光分路器箱的技术要求。

产品分类

ODF单元箱主要分为12芯、24芯、36芯、48芯、72芯、96芯144芯。

产品结构

ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护件组成：

外壳：外壳方便开启，便于安装。

支撑架：内部结构的主体，用于内部结构的支撑；

集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

光纤接头的保护采用热收缩保护管。

产品特点

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。

2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料

材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。

具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存

储和保护功能等。

4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经

光缆盘绕架引入分配盒；

5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；

6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。

7.可适用于FC、SC、LC、ST四种适配器。

8.可适用于带状、束状、非带状光缆。

使用条件

工作温度：-10℃～+40℃

环境温度：－40℃～+60℃

贮存温度：-25℃～+55℃

相对湿度：≤85%（+30℃）

技术参数

标准工作波长：850nm、1310nm、1550nm

介入损耗：≤0.3dB，附加损耗变动量不大于0.2dB，附加损耗变动量不大于5dB

回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB

抗电强度：≥3KV(DC)/1min不击穿、无飞弧

绝缘电阻：≥1000MΩ/500V(DC)寿命：≥1000次

收容盘光纤弯曲半径：≥40mm

光纤活动连接器：插拔500次后：无机械损伤，插针表面无明显划

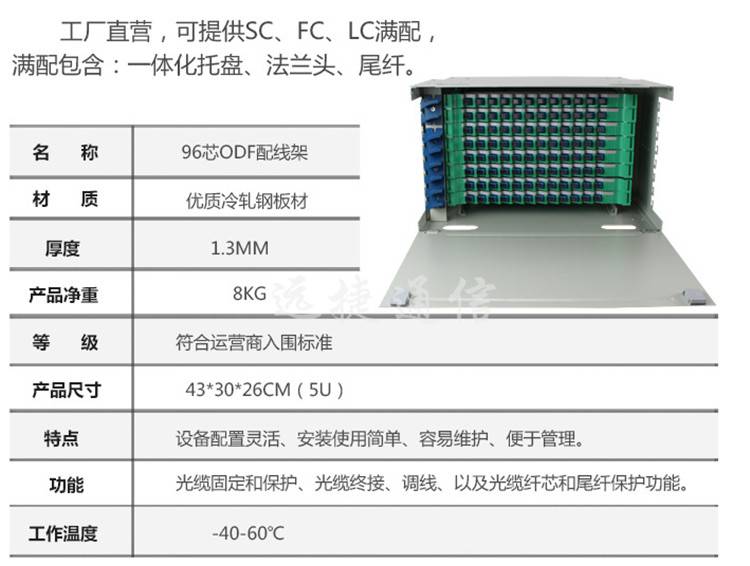

ODF光纤配线架是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。ODF光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。

概述：

ODF光纤配线架的作用： 12芯ODF单元箱ODF光纤配线架12口机架式储纤箱光缆终端盒光纤子框

ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样对ODF光纤配线架的容量、功能和结构等提出了更高的要求。

2、ODF光纤配线架的特点

近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应重点考虑以下几个方面。

（1）纤芯容量

一个ODF光纤配线架应该能使局内的芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。

（2）功能种类

ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。

固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。

存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足小弯曲半径的要求。
