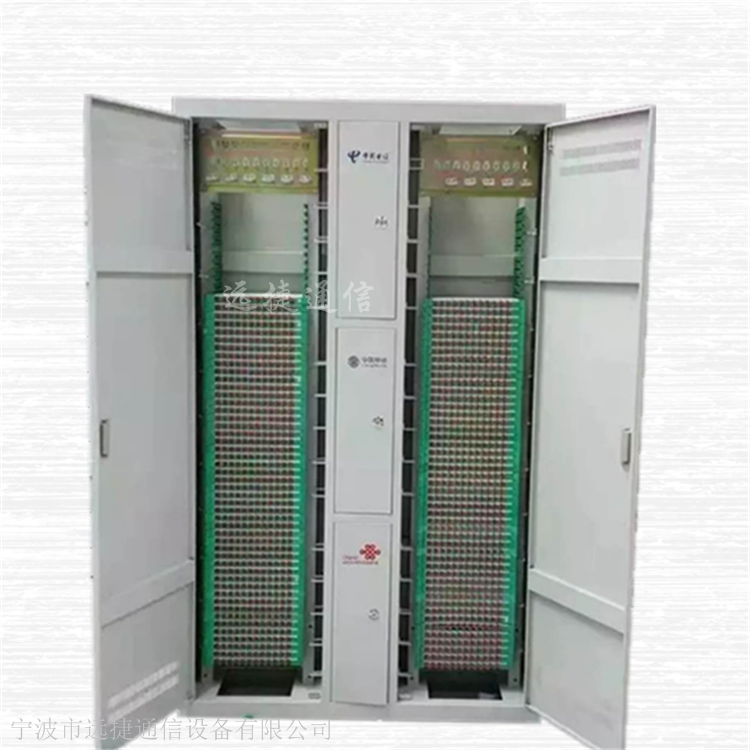

1440芯光纤总配线架图片参考

1440芯光纤总配线架图片参考

modf光纤总配线架|光纤总配线架,omdf光总配线架|modf光纤总配线架|omdf光纤配线架|中华人民共和国通信行业标准光纤配线架yd/t778-2006光纤配线架q/ct2354-2011中国电信光总配线架技术要求ftth接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架）　(opticalfibermain distribution frame，简称omdf)。omdf的功能多样化。

modf光纤总配线架适用新建机房独立光纤跳接场景、现有机房独立光纤跳接场景。该产品采用传统mdf式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能；横列模块部分为内线侧，提供室内设备光纤光缆的终端或熔接与终端功能；整个架体，具有对跳纤的路由、挂放、调度等管理功能。

omdf产品综合了传统“光纤配线架”及“中间配线架”，完成以下功能：光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

完成传输线路端光纤熔接配线架光纤路由与设备端的各类光设备光纤路由之间的线路分配的功能，同时能完成线路端和设备端的跳线富余长度的存储功能。

类似mdf总配线架的管理模式，正面为线路侧（直列，为外线光缆终端），背后为设备侧（横列，设备尾缆终端），延续管理人员的习惯。

产品介绍

omdf光总配线架分为两个系列。

gpx100b-i型：线路侧（直列）和设备侧（横列）均为72芯单元箱，安装熔配一体化模块。特别适合设备尾缆需要进架熔纤的布线工程模式。

拼架示意图

特点：

线路侧光缆和设备侧尾缆分区管理，符合现代维护习惯；

正面为线路侧，背面为设备侧。

架内、架间跳纤均在omdf架内进行路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理；

可定制跳纤长度，减少光纤冗余和缠绕；

可实现尾缆进架熔纤，无需定制尾缆长度，并方便尾缆布放；

特殊场合下可实现内外线容量灵活配置。

完善的走纤路由。

订货指南：

gpx100b-ii型：为熔配分离模式，线路侧为模块式，设备侧为配线面板式，内外线配比为1:1.25左右。

线路侧（直列）：正面线路侧为72芯单元箱,安装熔配一体化模块；

设备侧（横列）：96芯旋转式配线单元,采用6芯适配器安装条；

nsfo 系列光纤配线架nsfo系列光纤配线架是我公司按照yd/t778-2006《光纤配线架》通信行业标准要求而研制的产品。光纤配线架是光通信系统的配套设备，主要用于光缆进局后，光缆的终接及光纤到各通信光路的熔接与分配，以及光路的调度之用。

一、产品描述 nsfo 系列光纤配线架集合高密度、大容量及单面操作等优点，适用于光纤接入网中局端和光分支点等场合本设备可采用交叉连接和直接连接两种方式实现光纤线路的连接、分配和调度。

二、产品特点1、光纤的熔接配线、调度全正面操作，机架可背靠背或靠墙安装，节省空间； 2、模块化设计，容量大、密度高，扩容方便；3、光缆可从上或从下进入机架，并适用于带状和非带状光缆； 4、全封闭式结构，跳纤不外露，外形美观，防尘效果好；5、宽架卡入式适配器安装，适用于 sc、fc、双 lc 等类型适配器，适配器端面倾斜于机箱正面30°，避免弧光直射入眼，同时便于走纤； 6、带状光缆提供专用开剥保护接头，使裸纤的保护、光缆的固定、接地更完善、可靠；7、可安装光分路器、衰减器等增值模块，操作、维护方便可靠； 8、开启后箱门直接作为光纤熔接操作的工作台，使操作、维护方便可靠；9、侧板上有并架孔，使并架扩容简单方便；

　　五、型号规格

六标志、包装、运输、储存6.1标志：产品应有标识，标明机柜型号、名称、商标、生产单位、出厂年月、机号、产品标准。

6.2 机柜包装出厂，包装要求及包装箱标志符合gb/t3837-1983中德规定。

6.3 包装箱除产品外，还装入以下物品有关文件，文件用塑料袋封装：

a）备附件、安装材料及专用工具b）产品使用说明书c）装箱单6.4运输机箱运输过程中应避免碰撞、跌落、雨雪不直接淋袭和日光暴晒。

6.5贮存机箱应储存在通风良好、干燥的库房中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～ 55℃
