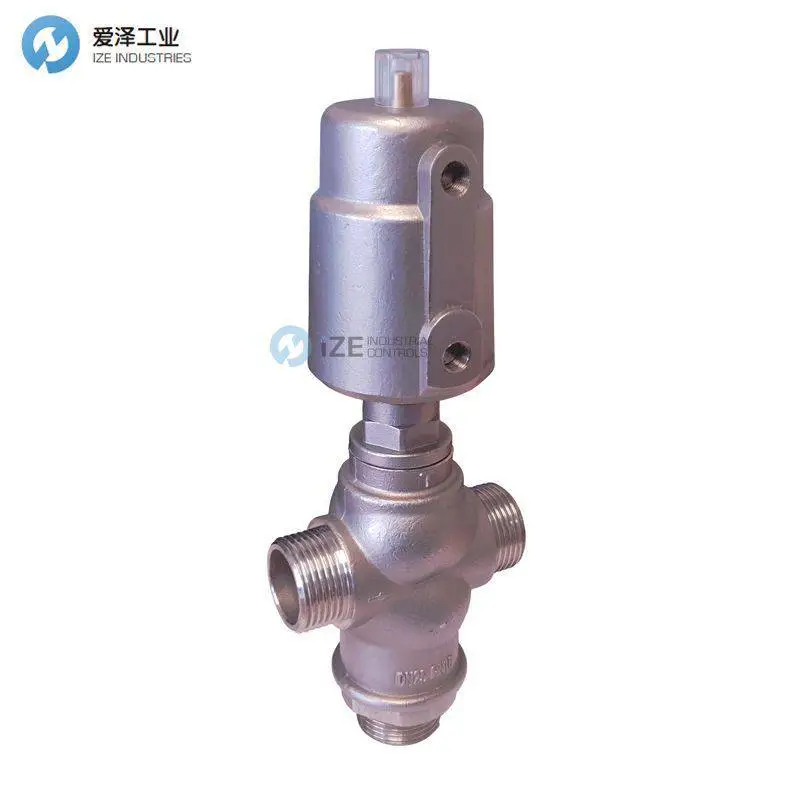

CONNEXION角阀ASPV325SS-2

Connexion Developments Ltd 由xingyezhuanjia Michael Freye 于 1998年创立，现已发展成为英国Zui值得xinlai、技术Zui的电磁阀、气动元件和过程控制设备供应商之一。

CONNEXION角阀ASPV3SS系列介绍

描述

3 通道气动角座活塞截止阀 ASPV3SS

功能：3/2 通道 双作用/换向，带可视位置指示器，可选常开或常闭。

驱动：5–8 bar 压缩空气先导（1/8 BSP）

压力：0–16 bar（座上流动）或 0–8 bar（座下流动，具防水锤功能）

接口：1/2、3/4 或 1 BSP 螺纹，可选 NPT 或法兰

阀体：316 不锈钢

内件：316 不锈钢

介质温度：-10 °C 至 +200 °C（Zui高）

环境温度：+5 °C 至 +60 °C

通径：根据接口尺寸为 20 mm 或 25 mm

Kv（流量系数）：分别为 167 或 253 L/min（按通径）

密封：PTFE，可选 FKM 和 NBR

介质：空气、水、真空、蒸汽、粘稠液体（高达 600 cSt）、与 316 不锈钢和 PTFE 兼容的酸碱腐蚀介质

执行器壳体：304 不锈钢，可选聚碳酸酯

执行器密封：FKM

执行器尺寸：50 mm

选项：开位接近开关、带 LED 的开/闭机械位置反馈开关、调节控制及歧管组件

技术规格

品牌：Connexion

型号：ASPV3SS

宽度：60.00 mm

高度：230.00 mm

深度：74.00 mm

重量：3.00 kg

阀/产品类型：气动阀、角座阀

阀体材料：不锈钢

接口尺寸：1″、1/2″、3/4″ 螺纹

功能：3/2 常闭、3/2 常开、3/2 通用、比例/调节

动作方式：直接作用

允许压力范围：0.02 bar 至 16 bar（详见列举范围）

密封材料：PTFE（特氟龙）

适用介质：空气、强酸/强碱流体、非侵蚀性流体、弱酸/弱碱流体、各类气体、蒸汽、粘稠流体（51–500cSt）、低/中真空、水、RO/纯化水等

可选功能：防水锤、双向流动、歧管、闭位位置反馈、开+闭位置反馈、开位接近开关

通径选择：20 mm、25 mm

Description

3 way Pneumatic Angle Seat Piston Globe Valve ASPV3SS

Function: 3/2 way double acting / diverting with visual positionindicator, option normally open or normally closed.

Operation: 5 to 8 Bar compressed air pilot (1/8 BSP)

Pressure 0 to 16 Bar (flow over seat) or 0 to 8 Bar (flow underseat offering anti water hammer)

Port: 1/2, 3/4 or 1 BSP thread, option NPT or flange

Body: 316 stainless steel

Internals: 316 stainless steel

Media Temperature: -10°C to +200°C Max

Ambient temperature: +5°C to +60°C

Orifice: 20mm or 25mm according to port size

KV flow factor: 167 or 253 L/min according to orifice.

Seals: PTFE, option FKM and NBR

Media: air, water, vacuum, steam, thick glutinous fluids up to600 CST, corrosive acid and alkali's compatible with 316 stainlesssteel and PTFE.

Actuator head: 304 stainless steel, option Polycarbonate

Actuator seals: FKM

Actuator size: 50mm

Options: Open position proximity switch, open and closedmechanical position feed back switches with LED, modulating controland manifold assemblies.

Technical Specification

Brand: Connexion

Model: ASPV3SS

Width: 60.00 mm

Height: 230.00 mm

Depth: 74.00 mm

Weight: 3.00 kg

Valve / Product Type: Air Actuated Valve, Angle Seat Valve

Body Material: Stainless Steel

Port Size: 1 thread, 1/2 thread, 3/4 thread

Function: 3/2 Normally Closed, 3/2 Normally Open, 3/2 Universal,Proportional / Modulating

Operation: Direct Acting

Pressure: 0.02 Bar (20 mBar), 0.1 Bar (100 mBar), 0.2 Bar (200mBar), 0.3 Bar (300 mBar), 0.4 Bar (400 mBar), 0.5 Bar (500 mBar),0.6 Bar (600 mbar), 0.7 Bar (700 mBar), 0.8 Bar (800 mBar), 1 Bar,1.2 Bar, 1.3 Bar, 1.4 Bar, 1.5 Bar, 1.6 Bar, 2 Bar, 2.5 Bar, 3 Bar,3.5 Bar, 4 Bar, 4.5 Bar, 5 Bar, 5.5 Bar, 6 Bar, 6.5 Bar, 7 Bar, 7.5Bar, 8 Bar, 8.5 Bar, 9 Bar, 10 Bar, 12 Bar, 13 Bar, 14 Bar, 15 Bar,16 Bar

Seals: PTFE (Teflon)

Media: Air, Fluid (Stong Acid/Alkali), Fluid (Non Aggressive),Fluid (Slight Acid/Alkali), Gases (Non Aggressive), Gases (SlightAcid/Alakli), Gases (Strong Acid/Alkali), Steam, Fluid Thick51>500cSt, Vacuum (Low), Vacuum (Medium), Water, Water(RO/Pure/Demin)

Options required: Anti Water Hammer, Bi-Directional Flow,Manifold, Position Feedback Closed, Position Feedback Open+Closed,Position proximity switch - Open

Orifice: 20mm, 25mm

CONNEXION角阀其他常用型号：

CONNEXION ASPV325SS-2

CONNEXION ASPV315SS

CONNEXION ASPV320SS

CONNEXION ASPV325SS
