广州炉渣热值检测 煤渣三氧化二铝检测

针对炉渣检测，热值和三氧化二铝（Al₂O₃）含量是两种性质完全不同的指标，检测方法和目的也截然不同。以下是具体的技术方案和操作指南：

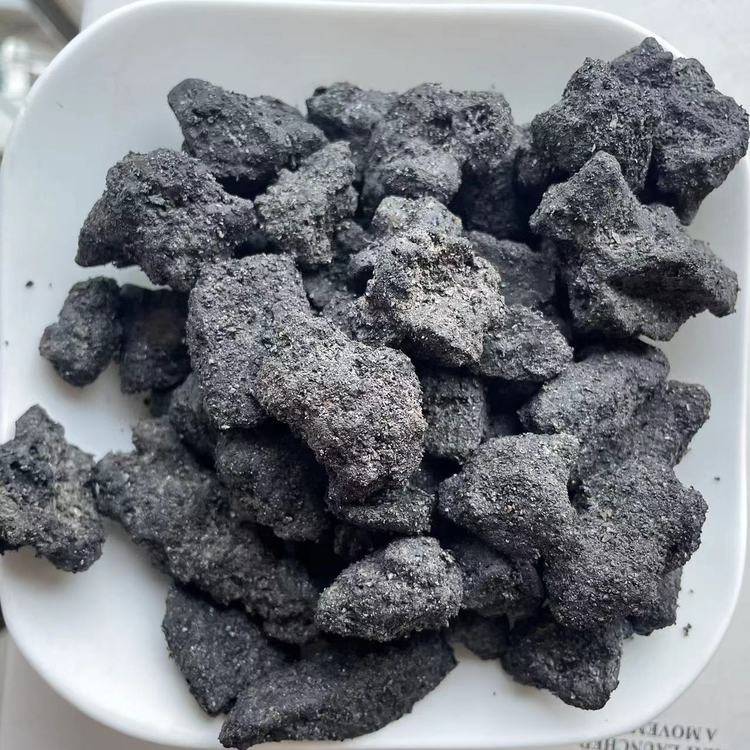

1. 炉渣热值检测（看“剩余能量”）

炉渣热值通常指残余可燃物（残碳）的含量，主要用于评估燃烧效率（如锅炉、焚烧炉）。

核心方法：氧弹量热法（参照国标 GB/T 213 或 ASTM D5865）。

操作流程：

制样：将炉渣研磨至粉末状（需过0.2mm筛），并在 105℃ 烘箱中烘干至恒重（去除水分影响）。

称量：称取约 1g 试样（若含碳量低可增加至1.5g）。

助燃：必须添加苯甲酸标准片或擦镜纸作为助燃剂，否则炉渣难以点火。

测试：装入氧弹，充入3.0MPa氧气，放入量热仪读取发热量。

结果判定：

若热值 > 800 kcal/kg，通常表明燃烧不充分，存在资源浪费或环保风险。

若热值 < 300 kcal/kg，则属于正常废渣，可用于建材填埋。

2. 炉渣三氧化二铝（Al₂O₃）含量检测（看“成分品位”）

这通常用于高炉矿渣或铝厂废渣，目的是评估回收价值或用于水泥配料。

方案（工业标准）：EDTA络合滴定法（参照 GB/T 3257.4）

原理：用酸溶解炉渣，在pH=6.0环境中，用EDTA与铝离子络合，以二甲酚橙为指示剂，用锌盐回滴。

操作要点：

熔融：炉渣含SiO₂高，酸溶不彻底，必须用无水碳酸钠+硼砂在铂坩埚中高温（1000℃）熔融，再用盐酸提取。

分离干扰：需先用铜铁试剂或六次甲基四胺沉淀分离铁、钛等干扰离子。

精度：此方法准确度高，适用于仲裁分析。

快速方案（现场筛查）：X射线荧光光谱法（XRF）

要求：使用压片法（将炉渣磨至200目压成饼状）或熔片法（玻璃熔片，消除矿物效应）。

优势：无损检测，5分钟内即可同时读出Al₂O₃及其他元素（CaO， SiO₂， Fe₂O₃）的百分含量。

注意：需使用与待测炉渣基体相近的标准样品进行曲线校准，否则误差较大。

3. 关键避坑提醒（针对炉渣特殊性）

制样必须烘干：炉渣极易吸潮，水分直接影响热值计算和Al₂O₃称量精度。热值检测需用空气干燥基水分进行校正。

关注烧失量（LOI）：如果Al₂O₃结果异常偏高，需先做1000℃烧失量测试，因为炉渣中的碳和结晶水会干扰XRF读数。

安全防护：炉渣粉末含游离SiO₂，研磨时必须佩戴防尘口罩。
