天联牌 计算机电缆DJYPVP屏蔽线使用说明 批量定做 厂家供应

一、型号全称与代号含义

DJYPVP：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽 + 铜丝编织总屏蔽聚氯乙烯护套计算机电缆。

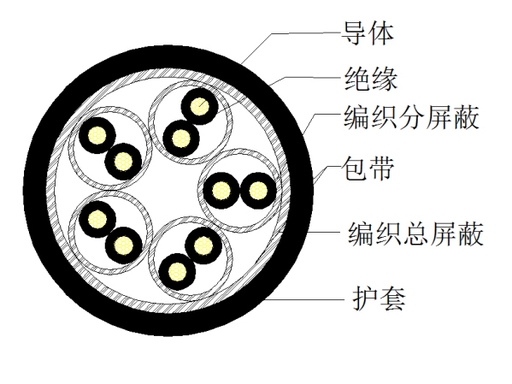

二、基本结构（由内到外）

1. 导体：无氧铜丝，单芯或多股绞合（0.5~2.5mm²）。

2. 绝缘：聚乙烯（PE），耐温 70℃。

3. 对绞：两芯一组对绞，减少串扰。

4. 分屏蔽：每组线芯外包铜丝编织层（覆盖率≥80%）。

5. 成缆 + 绕包：多组绞合成缆，外包聚酯带。

6. 总屏蔽：整缆再包一层铜丝编织屏蔽。

7. 护套：聚氯乙烯（PVC），黑色，耐磨阻燃。



三、核心技术参数

四、常用规格（对绞结构：n×2× 截面）

五、性能特点

六、典型应用

七、相关衍生型号（按需选择）

因为我们要介绍的是ZR-IA-DJVPVRP-3*2*1.5这款电缆，我们先来分析一下型号规格带来的优势。，这款电缆采用了阻燃本安屏蔽设计，能够有效地阻隔外界电磁干扰，确保信号传输的稳定性和可靠性。，3*2*1.5的规格设计，使得这款电缆适用于各种复杂的工程环境。不管是在高温、高压、高强度工作条件下，还是在狭小空间内进行布线，这款电缆都能够表现出色，确保数据传输的性和稳定性。

对于使用环境比较特殊的工业领域来说，ZR-IA-DJVPVRP-3*2*1.5这款电缆无疑是佳选择之一。在许多工业场所，存在着较高的温度、电磁干扰等因素，而这款电缆正是针对这些因素进行了精心设计。它的阻燃特性可以有效地避免火灾和电击等隐患；本安屏蔽设计可以有效地抑制电磁干扰，保证数据传输的稳定和可靠。所以，如果您正在寻找一款能够在恶劣环境下长期稳定工作的计算机电缆，ZR-IA-DJVPVRP-3*2*1.5是您的。DJYPV22 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽
并承受较大机械外力固定场合
DJYVP22 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽
并承受较大机械外力固定场合DJYPVP22 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽
并承受较大机械外力固定场合

C级阻燃计算机屏蔽控制电缆 型号ZRC-DJVPV、ZRC-DJVPVP、ZRC-DJVVP、ZRC-DJVP2V、ZRC-DJVP2VP2、ZRC-DJVVP2、ZRC-DJVP3V、ZRC-DJVP3VP3、ZRC-DJVVP3、ZRC-DJVPVR、ZRC-DJVPVPR、ZRC-DJVVPR

阻燃计算机屏蔽电缆ZR-JVV-JVVP-JYV-JYVP

项目 代号 说明
系列代号 BP 变频电缆
绝缘代号 YJ 交联聚乙烯绝缘
护套代号 V 聚氯乙烯护套
护套代号 E 无卤低烟聚烯烃护套
屏蔽代号 TP2 同心导体+铜带屏蔽结构
屏蔽代号 P12 铜带屏蔽+铜丝编织双重屏蔽
屏蔽代号 PX12 铜带屏蔽+镀锡铜丝编织双重屏蔽
铠装代号 22 钢带铠装
阻燃代号 ZR 阻燃型

绝缘线芯挤包工序绝缘线芯的质量将直接影响到电缆的电气性能。为了提高电缆的质量，我们选择高电性能绝缘材料生产，例如1.8/3kv变频电机电缆，采用10kV交联绝缘材料，6/10kv变频电机电缆采用35kv交联绝缘材料，导体屏蔽、绝缘屏蔽和绝缘材料均采用了进口材料。在生产过程中，我们特别注重原材料的净化，屏蔽与绝缘材料挤包紧密，控制绝缘偏心度和绝缘外径的均匀一致，这样可减少界面效应，提高电缆电气性能。天联牌阻燃电缆ZR-JYP2V-2B计算机电缆

适用发电、冶金、石化等工矿企业集散系统、电子计算机系统、自动化系统的信号传输及检测仪器、仪表等连接用多对屏蔽电缆。

使用特性：
工作温度：一般不超过70℃。
环境温度:固定敷设-40℃。非固定敷设-15℃。
一般阻燃性能符合GB12666.2-90规定;成束阻燃性能符合GB-12666.5-90规定.
额定电压:U0/U:300/500V.
小弯曲半径:无铠装层电缆应不小于电缆外径的10倍;有铠装层电缆应不小于电缆外径的12倍.
主要技术指标:
产品型号及名称

ZR-DJYPV：聚乙烯绝缘铜丝编织分屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

ZR-DJYVP：聚乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

ZR-DJYPVP：聚乙烯绝缘铜丝编织分屏蔽、总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

ZR-DJYPVR：聚乙烯绝缘铜丝编织分屏蔽聚氯乙烯护套阻燃型软结构电子计算机用电缆

ZR-DJYVPR：聚乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套阻燃型软结构电子计算机用电缆

ZR-DJYPVPR：聚乙烯绝缘铜丝编织分屏蔽、总屏蔽聚氯乙烯护套阻燃型软结构电子计算机用电缆

天联牌阻燃电缆，ZR-JYP2V-2B计算机电缆，天津电线电缆

ZR-DJYVP2：聚乙烯绝缘铜带总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

ZR-DJYP2VP2：聚乙烯绝缘铜带分屏蔽、总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

ZR-DJYP3V：聚乙烯绝缘铝塑复合带分屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

ZR-DJYVP3：聚乙烯绝缘铝塑复合带总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYVPR聚乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套计算机软电缆适用于需要频繁移动或柔软的场合DJYVP2R聚乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套计算机软电缆DJYVP3R聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机软电缆DJYPVR聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套计算机软电缆DJYP2VR聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套计算机软电缆DJYP3VR聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机软电缆DJYPVPR聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆DJYP2VP2R聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆DJYP3VP3R聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆DJYVP22聚乙烯绝缘对绞组铜线编织总屏蔽钢带铠装聚氯乙烯护套计算机电缆直埋敷设DJYVP2-22聚乙烯绝缘对绞组铜带总屏蔽钢带铠装聚氯乙烯护套计算机电缆天联牌计算机电缆 IA-DJYJPV 本安型、编织分对屏蔽

名称: 本质系统用检测仪器特种电缆

产品标准：参照BS5308、GB9330、GB3836.4、IEC60332等标准。

1、用途：

本产品适用于化工、石化、煤矿、电力、煤气工程等存在爆炸危险的场合以及其他防爆要求较高场合的集散型系统和自动化检测控制系统等电路中作信号传输线；本产品为低电容、低电感电缆，具有的屏蔽性能和抗干扰性能，其防爆性能要高于一般电缆。

2：使用条件：

(1)、交流额定电压U0/U：300/500V。

(2)、电缆导体的长期工作温度：聚乙烯绝缘为70℃，交联聚乙烯绝缘为90℃，低烟低（无）卤阻燃聚烯烃绝缘为70℃，低烟无卤阻燃交联聚烯烃为90℃和125℃两种。

(3)、敷设电缆时的环境温度不低于0℃，低环境温度：固定敷设-40℃，非固定敷设-15℃。

(4)、电缆小弯曲半径：非铠装层或编织屏蔽的电缆，应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。

3、型号、名称：见表1～表2

表1 本安计算机电缆

型 号 电缆屏蔽结构及特征

铜芯PVC绝缘 铜芯PE绝缘 铜芯XLPE绝缘

IA-DJVPV IA-DJYPV IA-DJYJPV 本安型、编织分对屏蔽（铜丝或镀锡丝）

IA-DJVP2V IA-DJYP2V IA-DJYJP2V 本安型、铜塑复合膜分对屏蔽

IA-DJVP3V IA-DJYP3V IA-DJYJP3V 本安型、铝塑复合膜分对屏蔽

IA-DJVVP IA-DJYVP IA-DJYJVP 本安型、编织总屏蔽（铜丝或镀锡丝）

IA-DJVVP2 IA-DJYVP2 IA-DJYJVP2 本安型、铜塑复合膜总屏蔽

IA-DJVVP3 IA-DJYVP3 IA-DJYJVP3 本安型、铝塑复合膜总屏蔽

IA-DJVPVP IA-DJYPVP IA-DJYJPVP 本安型、编织分对屏蔽、总屏蔽（铜丝或镀锡丝）

IA-DJVP2VP2 IA-DJYP2VP2 IA-DJYJP2VP2 本安型、铜塑复合膜分对屏蔽、总屏蔽

IA-DJVP3VP3 IA-DJYP3VP3 IA-DJYJP3VP3 本安型、铝塑复合膜分对屏蔽、总屏蔽

IA-DJVPVR IA-DJYPVR IA-DJYJPVR 本安型、编织分对屏蔽（铜丝或镀锡丝）软结构

IA-DJVP2VR IA-DJYP2VR IA-DJYJP2VR 本安型、铜塑复合膜分对屏蔽软结构

IA-DJVP3VR IA-DJYP3VR IA-DJYJP3VR 本安型、铝塑复合膜分对屏蔽软结构

IA-DJVVPR IA-DJYVPR IA-DJYJVPR 本安型、编织总屏蔽（铜丝或镀锡丝）软结构

IA-DJVVP2R IA-DJYVP2R IA-DJYJVP2R 本安型、铜塑复合膜总屏蔽软结构

IA-DJVVP3R IA-DJYVP3R IA-DJYJVP3R 本安型、铝塑复合膜总屏蔽软结构

IA-DJVPVPR IA-DJYPVPR IA-DJYJPVPR 本安型、编织分对屏蔽、总屏蔽（铜丝或镀锡丝）软结构

IA-DJVP2V2R IA-DJYP2V2R IA-DJYJP2V2R 本安型、本安型、铜塑复合膜分对屏蔽、总屏蔽软结构

IA-DJVP3VP3R IA-DJYP3VP3R IA-DJYJP3VP3R 本安型、本安型、铝塑复合膜分对屏蔽、总屏蔽软结构

IA-DJVPV22 IA-DJYPV22 IA-DJYJPV22 本安型、编织分对屏蔽（铜丝或镀锡丝）、铠装

IA-DJVP2V22 IA-DJYP2V22 IA-DJYJP2V22 本安型、铜塑复合膜分对屏蔽、铠装

IA-DJVP3V22 IA-DJYP3V22 IA-DJYJP3V22 本安型、铝塑复合膜分对屏蔽、铠装

IA-DJVVP22 IA-DJYVP22 IA-DJYJVP22 本安型、编织总屏蔽（铜丝或镀锡丝）、铠装

IA-DJVVP2-22 IA-DJYVP2-22 IA-DJYJVP2-22 本安型、铜塑复合膜总屏蔽、铠装

IA-DJVVP3-22 IA-DJYVP322 IA-DJYJVP3-22 本安型、铝塑复合膜总屏蔽、铠装

IA-DJVPVP22 IA-DJYPVP22 IA-DJYJPVP22 本安型、编织分对屏蔽、总屏蔽（铜丝或镀锡丝）、铠装

IA-DJVP2VP2-22 IA-DJYP2VP2-22 IA-DJYJP2VP2-22 本安型、铜塑复合膜分对屏蔽、总屏蔽、铠装

IA-DJVP3VP3-22 IA-DJYP3VP3-22 IA-DJYJP3VP3-22 本安型、铝塑复合膜分对屏蔽、总屏蔽、铠装

注：① 根据用户要求可提供耐火型、低烟低卤型、低烟无卤型本安计算机电缆。订货时需注明即可。

② 本安计算机电缆的规格和主要技术要求符合〈电子计算机电缆(阻燃)电缆〉表2、表3规定。

表2 本安信号控制电缆

型 号 名     称 使用条件

IA-K2YV 本安型PE绝缘阻燃PVC护套，二芯对绞屏蔽控制信号电缆 1固定敷设在室内、电缆沟或管道中;

2应与非本安电缆分开敷设或进行有效的隔离.

IA-K3YVR 本安型PE绝缘阻燃PVC护套，二芯对绞屏蔽控制信号软电缆

IA-K3YV 本安型PE绝缘阻燃PVC护套，三芯对绞屏蔽控制信号电缆

注：① 根据用户要求可提供耐火型、低烟低卤型、低烟无卤型本安信号控制电缆。订货时需注明即可。

② 本安信号控制电缆的屏蔽型式为：铝塑复合膜屏蔽和镀锡丝屏蔽。如用其他屏蔽材料，订货时需注明。

③ 本安信号控制电缆的规格：二线组生产范围1～24对,三线组生产范围1～19对,只推荐表3中的导体截面。

国家标准订制 电子计算机变频电缆DJYPVP 2*2*1.5 屏蔽双绞线

DJYJPV22-ia 1×2×1.5

DJYP3VP3R4×2×0.75，天联电缆线，屏蔽控制电缆DJYJPV22 1×3×1.5
ZR-DJYPVR 3*2*1
ZR-DJYPVR 2*2*1
ZR-DJYPVR 1*3*1
电缆铜线低烟无卤电线聚乙烯护线套铜箔编制DCS电缆线（总屏蔽掉大大加分屏蔽掉） ZR-IA-JYPVRP 8*2×1.5
电缆铜线低烟无卤电线聚乙烯护线套铜箔编制DCS电缆线 ZR-JYPVRP 2×1.5
名字:阻燃性C,电缆铜线高密度聚乙烯绝缘层聚乙烯护线套钢带铠装铜心线编制总屏本安DCS对绞橡套软电缆

2.型号规格:1x2x1.5 mm2
阻燃性C,电缆铜线高密度聚乙烯绝缘层聚乙烯护线套钢带铠装铜心线编制总屏DCS对绞橡套软电缆格:1x3x1.5 mm2

DJYP3VP3R4×2×0.75，天联电缆线，屏蔽控制电缆

阻燃性C,电缆铜线高密度聚乙烯绝缘层聚乙烯护线套钢带铠装铜心线编制分屏功能总屏DCS对绞橡套软电缆
2.型号规格:12x2x1.5 mm2
3.直埋敷设、位置:地埋
:阻燃性C,电缆铜线高密度聚乙烯绝缘层聚乙烯护线套钢带铠装铜心线编制分屏功能总屏DCS对绞橡套软电缆
2.型号规格:12x3x1.5 mm2

DJYP3VP3R4×2×0.75，天联电缆线，屏蔽控制电缆

屏蔽信号橡套软电缆ZRIA-DJYVPR;
ZR-DJYJPVP-32-2X1.5ZR-DJYJPVP-32-2X1.5
ZRB-DJVPVP22-2×2×1.0电子计算机电缆
阻燃性屏蔽控制电缆DWR-DJYPVRP1-32
天联品牌电缆生产厂家
通信电缆STP-120Ωone pair 20 AWG2*1.0
KYYPR-ZR 1.5MM*3的电缆线
电缆线ZRA-KYJV22-0.45/0.75-10*1.5
控制屏蔽电缆 ZRC-KVV22P2 7*4
控制屏蔽电缆（ZRC-KVV22P27*2.5）

电子计算机变频电缆ZA-JYPVRP-1*2*1.5

天联牌电线电缆DJFPVP22耐高温计算机电缆

DJYYP2 铜芯聚乙烯绝缘对绞，铜带屏蔽聚乙烯护套电子计算机用电缆 （室外）固定敷设
