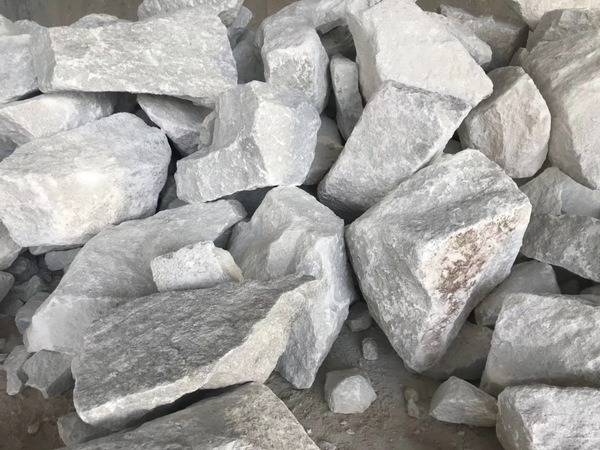

石英石（硅石）抗爆性检测报告办理

石英矿石的抗爆性检测和化学成分分析是评估其工业价值（尤其是作为冶金工业原料、玻璃原料或硅质耐火材料）的两个关键指标。

以下是针对这两个项目的详细检测方法、标准及流程介绍：

一、 石英矿石化学成分分析

化学成分是决定石英矿石品级的基础，主要关注二氧化硅的含量以及有害杂质的含量。

1. 主要检测项目：

主要成分： 二氧化硅

有害杂质（通常需要限制在极低水平）：

铁： 影响下游产品（如玻璃、陶瓷）的透光性和色泽。

铝： 过高会影响耐火材料的耐火度。

钛： 会使产品发黄。

铬、铜、锰： 影响着色。

钙、镁： 在某些工业应用中需要控制。

磷、硫： 在冶金用石英中需要严格控制。

2. 常用检测方法：

重量法： 经典方法，用于准确测定高含量二氧化硅。

原子吸收光谱法或电感耦合等离子体发射光谱法： 用于检测铁、铝、钙、镁、钛等微量金属元素，精度高、速度快。

分光光度法： 专门用于检测磷、硅等特定元素。

X射线荧光光谱法： 无损、快速的半定量或定量分析，能同时检测多种元素。

二、 石英矿石抗爆性检测

抗爆性是指石英矿石在急速加热过程中抵抗破裂的能力。这在冶金工业（如炼钢炉前做辅料）中尤为重要——如果石英抗爆性差，投入高温炉内会立即炸裂成粉末，不仅无法起到造渣作用，还会影响炉况。

1. 检测原理：

模拟石英石从常温状态突然进入高温环境（约1000℃-1200℃），观察其破裂、粉化的程度。

2. 检测流程与方法：

取样： 选取具有代表性的块状石英样品，通常要求粒度均匀（例如 20-40mm 或 30-50mm）。

烘干： 去除游离水分，避免水分在高温下急剧汽化影响结果。

高温煅烧：

将马弗炉或高温炉预热至设定温度（通常为 1000℃ 或 1100℃）。

将一定量（如500g）的石英块放入坩埚或直接投入炉中。

保温一定时间（如 30分钟）。

冷却与筛分：

取出煅烧后的石英，冷却。

用标准筛（通常以颗粒破碎后通过某一下限粒度，如 5mm 或 10mm 为界）进行筛分。

计算抗爆率
