广州钢结构平台盖板检测 承载力检测

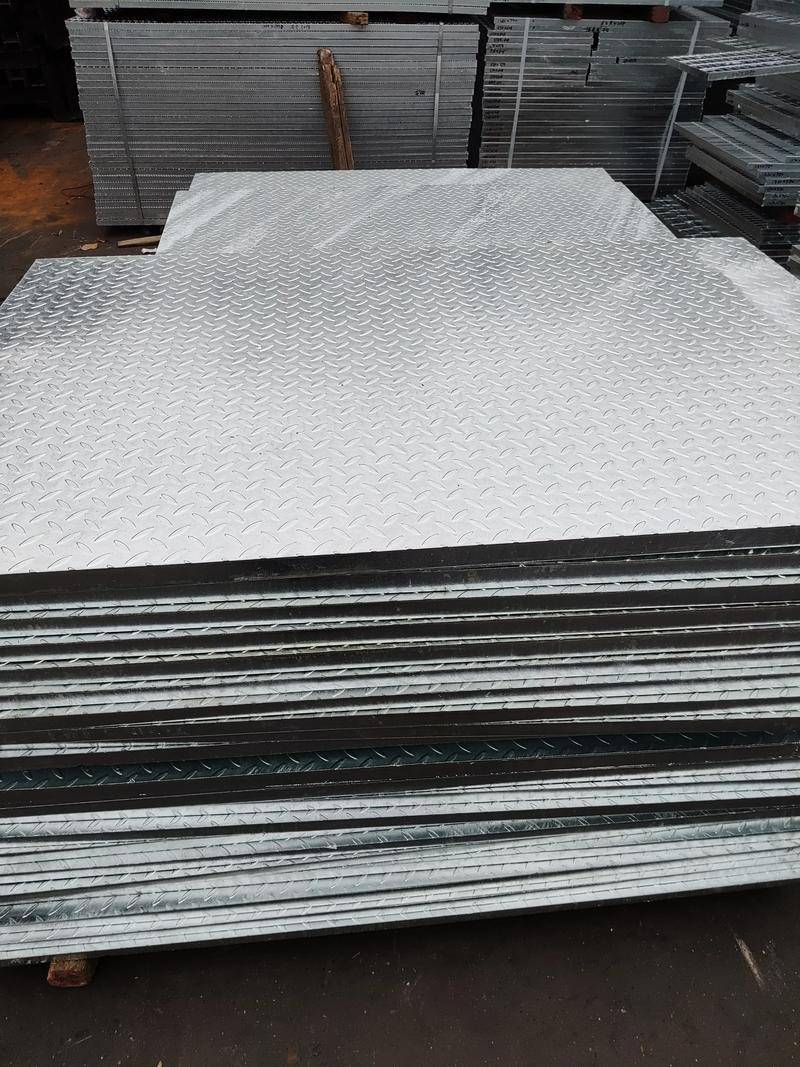

车间地板承重盖板检测（通常指钢格板、花纹板或混凝土盖板等）的承载力检测，需要系统化的方法和严谨的执行。

以下为您详细梳理检测的核心内容、流程、方法和注意事项。

一、 检测目的

安全性评估：确保盖板在设计载荷下安全运行，防止坍塌、变形导致的人员伤亡和设备损坏。

合规性验证：确认盖板是否符合国家、行业相关设计规范（如中国的GB 4053.3《固定式钢梯及平台安全要求》、GB/T700《碳素结构钢》等）及原始设计要求。

状态诊断：评估现有盖板因腐蚀、磨损、变形、疲劳损伤等原因导致的承载力下降情况。

为维修、更换或加固提供依据：根据检测结果，制定科学的维护决策。

二、 检测前准备（关键步骤）

资料收集：

设计资料：原盖板的设计图纸、材质报告、荷载设计值（均布荷载、集中荷载等）。

历史记录：以往的检测报告、维修记录、改造记录。

使用信息：了解盖板实际承受的荷载类型（静态、动态）、频率、有无超载历史、周边环境（腐蚀性、湿度、温度）。

现场勘查与初步检查：

标识与测量：确定检测区域，记录盖板的尺寸、型号、净跨距、支撑条件。

目视检查：

腐蚀：特别是底部、切口、焊接处，测量剩余厚度。

变形：肉眼或简单工具测量下挠度、局部凹凸。

损伤：裂纹（尤其焊缝和热影响区）、开焊、断裂的承载扁钢或横杆。

连接与固定：检查盖板与支撑梁的连接是否牢固（焊接或夹具），夹具是否松动、缺失。

杂物堆积：检查空隙是否被杂物堵塞，影响排水通风或增加额外荷载。

环境评估：是否存在持续腐蚀、高温、振动等不利因素。

三、 承载力检测方法

承载力检测通常分为 非破坏性检测（NDT） 和 静载试验 两大类。

A. 非破坏性检测（评估材料性能和缺陷）

厚度测量：使用超声波测厚仪，在盖板的不同部位（特别是腐蚀可疑区域）测量扁钢、横杆的剩余厚度，与原始厚度对比，计算腐蚀减薄量。

硬度测试：可选项目，用于推断材料强度是否因冷加工或热处理发生变化。

无损探伤：

磁粉探伤（MT）或渗透探伤（PT）：用于检查表面和近表面的裂纹（如焊缝裂纹）。

超声波探伤（UT）：对于较厚构件，可检测内部缺陷。

B. 静载试验（Zui直接的承载力验证方法）

这是验证盖板实际承载能力的核心手段，必须在确保安全、有专业方案和应急预案的前提下进行。

试验载荷确定：

标准荷载：通常采用设计荷载的1.5倍（安全系数）作为试验荷载。

等效加载：使用配重块（沙袋、水泥块、水箱）或液压千斤顶系统模拟均布荷载或集中荷载。

测试程序：

布点：在盖板跨中及关键部位安装位移传感器（百分表或电子位移计），测量挠度。

初始读数：记录加载前的初始挠度值。

分级加载：将总试验荷载分为25%、50%、75%、、125%（如需）等阶段，逐级平稳加载。每级加载后稳定一段时间（如10-15分钟），记录挠度值。

持荷观测：在试验荷载下，持荷至少15-30分钟，观测挠度是否稳定或持续增加。

卸载观测：分级卸载，记录残余挠度。残余挠度与总挠度的比值是衡量弹性性能的关键指标（通常要求小于20%）。

合格判定准则：

无结构性破坏：加载过程中及加载后，盖板无裂纹、开焊、断裂等结构性损坏。

变形在允许范围内：Zui大挠度值通常要求小于跨距的1/200（具体需参照设计规范）。

良好的弹性恢复：卸载后残余挠度小，表明结构仍处于弹性工作状态。
