CM1241 RS232通讯模块6ES7241-1AH32-0XB0西门子代理商

CM1241 RS232通讯模块6ES7241-1AH32-0XB0西门子代理商

CM1241 RS232通讯模块6ES7241-1AH32-0XB0西门子代理商

CM1241 RS232通讯模块6ES7241-1AH32-0XB0西门子代理商

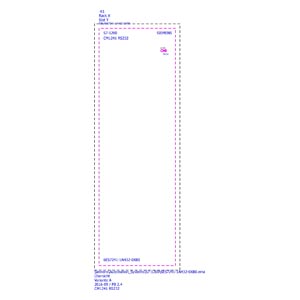

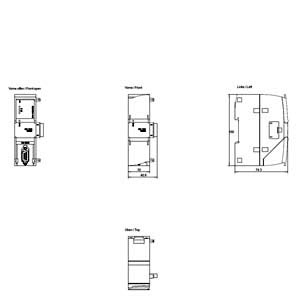

下载M-CAD和E-CAD的产品图片和数据（5）

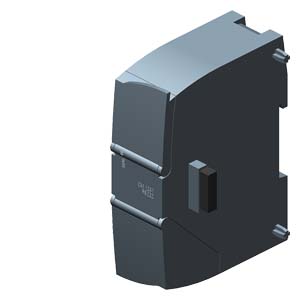

SIMATIC S7-1200，通信模块 CM 1241，RS232,9极D型低音（引脚），支持 Freeport

产品生命周期

主动产物

产品类别

答：标准产品，即库存商品，可以在退货指南/期间内退货。

包装尺寸（长 x 宽 x 高）

11.00 x 8.8 x 5.7 厘米

净权重

0,152公斤

模拟量 扩展6ES72314HD320XB0SM1231 模拟量输入模块 4AI 13位分辩率6ES72315ND320XB0SM1231 模拟量输入模块 4AI 16位分辩率6ES72314HF320XB0SM1231 模拟量输入模块 8AI 13位分辩率6ES72315PD320XB0SM1231 热电阻模块 4RTD 16位分辩率6ES75162GN000AB0SM1231 热电偶模块 4TC 16位分辩率6ES72315PF320XB0SM1231 热电阻模块 8RTD 16位分辩率6ES72315 热电偶模块 8TC 16位分辩率6ES72324HB320XB0SM1232 模拟量输出模块 2AO 14位分辩率6ES72324HD320XB0SM1232 模拟量输出模块 4AO 14位分辩率6ES72344HE320XB0SM1234 模拟量输入输出模块 4AI/2AO电能测量模块6ES72385XA320XB0SM 1238 电能测量模块 480V AC通信模块6ES72411CH320XB0CM1241 RS485 /422通讯模块6ES72411AH320XB0CM1241 RS232通讯模块6ES72411CH301XB0CB1241 RS485信号板通讯模块6ES72784BD320XB0SM1278 I/O Link Master

功能图的产生

  应用第5章所介绍的基本指令和方法设计简单顺序控制问题的程序是可行的，但对于具有并发顺序和选择顺序的问题就显得力不从心了。因此，有必要进一步深入探讨解决更广泛的顺序控制问题的程序设计方法。

  20世纪80年代初，法国科技人员根据PETRINET理论，提出了可编程序控制器设计的Grafacet法。Grafacet法是专用于工业顺序控制程序设计的一种功能性说明语言，即顺序功能图(SFC，Se FunctionChart)语言，现在已成为法国国家标准(NFC03190)。IEC(国际电工委员会)也于1988年公布了类似的“控制系统功能图准备”标准(IEC848)。

  顺序功能图(SFC)是一种真正的图形化的编程语言，对一个顺序控制问题，不管有多复杂，都可以用图形的方式把问题表达或叙述清楚。可想而知，这要比使用其他任何编程语言设计程序简单很多，而且设计出来的程序也清晰许多。现在大部分基于IEC61131-3编程的PLC都支持SFC，即可以使用SFC直接编程。但多数非IEC61131-3的PLC产品(包括S7-200系列PLC)都不接受SFC直接编制的程序。一般情况下，它们只是有专为使用功能图编程所设计的指令，使用功能图语言设计程序时，首先要根据控制要求设计功能流程图，然后根据功能图指令将其转化为梯形图程序，才能被PLC认可。即使这样，使用功能图也要比其他编程语言好很多。

  本章重点讲解顺序功能图的基本概念，以及它在S7-200 PLC中的具体使用方法。

  功能图的基本概念

  功能图又称做顺序功能图、功能流程图或状态转移图，它是一种描述顺序控制系统的图形表示方法，是专用于工业顺序控制程序设计的一种功能性说明语言。它能完整地描述控制系统的工作过程、功能和特性，是分析、设计电气控制系统控制程序的重要工具。

  功能图主要由“状态”、“转移”及有向线段等元素组成。如果适当运用组成元素，就可得到控制系统的静态表示方法，再根据转移触发规则模拟系统的运行，就可以得到控制系统的动态过程。

  1. 状 态

  状态是控制系统中一个相对不变的性质，对应于一个稳定的情形。状态的符号如图6-1(a)所示。矩形框中可写上该状态的编号或代码。

  (1)初始状态初始状态是功能图运行的起点，一个控制系统至少要有一个初始状态。初始状态的图形符号为双线的矩形框，如图6-1(b)所示。在实际使用时，有时也有画单线矩形框的，有时画一条横线表示功能图的开始。

  (2)工作状态工作状态是控制系统正常运行时的状态。根据控制系统是否运行，状态可分为动状态和静状态两种。动状态是指当前正在运行的状态，静状态是当前没有运行的状态。动状态和静状态的概念不在此深入讨论。

  (3)与状态对应的动作 在每个稳定的状态下，一般会有相应的动作。动作的表示方法如图6-2所示。

  2. 转 移

  为了说明从一个状态到另一个状态的变化，要用转移概念。转移的方向用一个有向线段来表示，两个状态之间的有向线段上再用一段横线表示这一转移。转移的符号如图6-3所示。

  转移是一种条件，当此条件成立时，称做转移使能。该转移如果能够使状态发生转移，则称做触发。一个转移能够触发必须满足状态为动状态及转移使能。转移条件是指使系统从一个状态向另一个状态转移的必要条件，通常用文字、逻辑方程及符号来表示。
