注塑级PC 沙伯基础(Sabic) 121 熔流性 指数17.5 聚碳酸酯

121

聚碳酸酯#防弹胶|PC

沙伯基础（原GE）

加工方式:注射成型

填充物:注塑

物性信息：

物理性能额定值单位测试方法

比重 (--)	1.20	g/cm³	ASTM D792
(--)	1.19	g/cm³	ISO 1183
特定体积	0.835	cm³/g	ASTM D792
熔流率 (300℃/1.2 kg)	18	g/10 min	ASTM D1238
收缩率 (流动3.20 mm)	0.50到0.70	%	Internal Method
吸水率 (24 hr)	0.15	%	ASTM D570
( 平衡,23℃)	0.35	%	ASTM D570
( 平衡, 100℃)	0.58	%	ASTM D570
室外适用性	f2		UL 746C
洛氏硬度 ( M 计秤 )	70		ASTM D785
( R 计秤 )	118		ASTM D785

机械性能额定值单位测试方法

抗张强度 (屈服)	62.1	MPa	ASTM D638
(断裂)	68.9	MPa	ASTM D638
伸长率 (屈服)	7.0	%	ASTM D638
(断裂)	130	%	ASTM D638
弯曲模量 (50.0 mm 跨距)	2340	MPa	ASTM D790
弯曲强度 (屈服, 50.0 mm 跨距)	96.5	MPa	ASTM D790
抗泰伯磨耗 (1000 Cycles, 1000 g, CS-17转轮)	10.0	mg	ASTM D1044
悬壁梁缺口冲击强度 (23℃)	690	J/m	ASTM D256
无缺口悬臂梁冲击 (23℃)	3200	J/m	ASTM D256
装有测量仪表的落镖冲击 (23℃, Total Energy)	62.1	J	ASTM D3763
落锤冲击 (23℃)	169	J	ASTM D3029
拉伸冲击强度	546	kJ/m²	ASTM D1822

热性能额定值单位测试方法

热变形温度 (0.45 MPa, 未退火, 3.20 mm)	138	℃	ASTM D648
(1.8 MPa, 未退火, 3.20 mm)	129	℃	ASTM D648
维卡软化温度	154	℃	ASTM D1525
线形膨胀系数 (流动: -40 到 40℃)	0.000068	cm/cm/℃	ASTM E831
比热	1260	J/kg/℃	ASTM C351
导热系数 (  )	0.25	W/m/K	ISO 8302
( RTI Elec )	130	℃	UL 746
(RTI Imp)	130	℃	UL 746
( RTI Str )	130	℃	UL 746

电气性能额定值单位测试方法

体积电阻率	> 1.0E+17	ohm·cm	ASTM D257
介电强度 (3.20 mm, in Air)	15	kV/mm	ASTM D149
介电常数 (50 Hz)	3.17		ASTM D150
(60 Hz)	3.17		ASTM D150
(1 MHz)	2.96		ASTM D150
耗散因数 (50 Hz)	0.00090		ASTM D150
(60 Hz)	0.00090		ASTM D150
(1 MHz)	0.010		ASTM D150
相比耐漏电起痕指数 (CTI)	PLC 2		UL 746
高电弧燃烧指数 (HAI)	PLC 1		UL 746
高电压电弧起痕速率 (HVTR)	PLC 2		UL 746
热丝引燃 (HWI)	PLC 2		UL 746

可燃性额定值单位测试方法

UL 阻燃等级 (0.711 mm)	HB		UL 94
Radiant Panel Listing (UL)	YES

光学性能额定值单位测试方法

折射率	1.586		ASTM D542
透射率 (2540 µm)	88.0	%	ASTM D1003
雾度 (2540 µm)	1.0	%	ASTM D1003

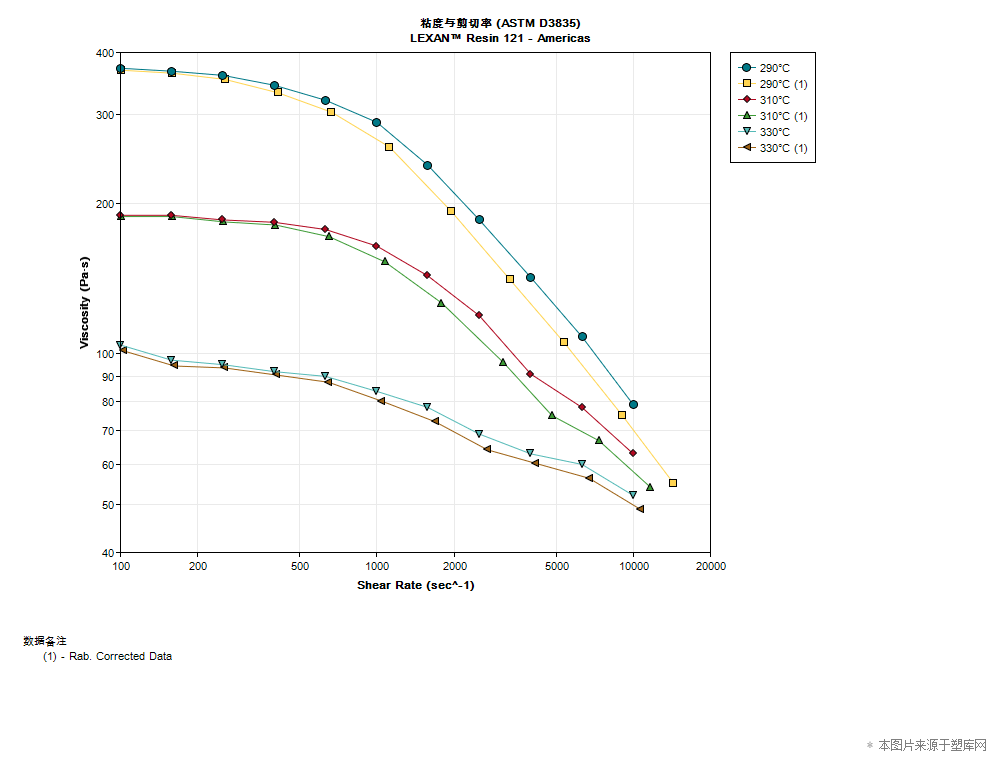

材料简介

无卤。 17.5 MFR，用于小型复杂零件。

东莞市晨希塑胶原料有限公司
