什么是渗透检测？
渗透检测是一种广泛应用于非多孔性材料（如铝铸件）表面缺陷检测的无损检测方法。它利用毛细作用原理，将一种可见或荧光染料渗透剂涂覆在工件表面，使其渗入表面开口的缺陷中，然后通过显像剂将缺陷中的渗透剂吸附到表面，从而形成可供观察的指示。
铝铸件进行渗透检测的重要性
铝铸件在生产过程中，由于铸造工艺（如模具、温度、气体卷入等），容易产生多种表面缺陷，例如：
裂纹（热裂、冷裂）
冷隔
气孔
缩松
夹杂物（如熔渣）
表面针孔
这些缺陷会严重影响铸件的强度、密封性、耐腐蚀性和疲劳寿命。渗透检测是发现这些表面不连续性的有效且经济的方法。
渗透检测的标准流程（以水洗型荧光/着色法为例）
渗透检测通常遵循严格的标准流程，如ASTM E165/E1417（国际通用）、GB/T 18851（中国国标）等。
第一步：预清洗（至关重要！）
目的：彻底清除铝铸件表面的油污、涂料、氧化物、灰尘和水分等。任何残留物都会堵塞缺陷开口，阻碍渗透剂进入，导致漏检。
方法：
溶剂清洗：使用、乙醇等溶剂擦拭或浸泡。
碱性或酸性清洗：去除氧化物和顽固污渍。
蒸汽脱脂。
机械清洗：如喷砂、钢丝刷（需谨慎，防止缺陷开口被掩盖或产生新划痕）。
超声波清洗：效果。
第二步：施加渗透剂
渗透剂类型：
荧光渗透剂：在紫外线（黑光灯）下发出明亮的黄绿色荧光，灵敏度Zui高，适用于关键部件。
着色渗透剂：在自然光下显示为鲜艳的红色，操作简便，无需黑光灯。
水洗型/后乳化型/溶剂去除型：根据铸件表面粗糙度和灵敏度要求选择。铝铸件常用水洗型，因其表面相对粗糙，易于水洗。
施加方法：喷涂、刷涂、浸涂或流涂。确保整个被检区域被完全、均匀覆盖。
渗透时间（停留时间）：根据渗透剂类型、缺陷类型和环境温度确定，通常为5-30分钟。确保渗透剂有足够时间渗入微小缺陷。
第三步：去除多余渗透剂
关键步骤：只去除表面多余的渗透剂，不能将缺陷中的渗透剂洗掉。
水洗型：使用温和的常压或低压水喷淋（水温通常为10-40°C），边冲洗边观察，直至表面背景干净。
后乳化型/溶剂去除型：使用相应的乳化剂或溶剂擦拭。
第四步：干燥
目的：蒸发掉清洗后残留的水分。如果使用干粉显像剂或非水湿式显像剂，此步骤必需。
方法：自然晾干或用干净的压缩空气吹干，也可使用烘箱（温度通常不超过70°C）。
第五步：施加显像剂
目的：通过毛细作用将缺陷中的渗透剂反向吸附到表面，放大并形成可见指示。
显像剂类型：
干粉显像剂：适用于粗糙表面和荧光法，灵敏度高。
水溶性/水悬浮式湿式显像剂：需干燥形成显像薄膜。
非水湿式显像剂（溶剂悬浮式）：Zui常用，灵敏度Zui高，通过喷涂形成均匀薄层。
显像时间：通常为10-60分钟，让显像剂充分起作用。
第六步：观察与评估
荧光法：在暗室中，使用紫外线灯（黑光灯） 照射，观察黄绿色荧光指示。紫外线波长通常为365nm，环境白光照度需低于20 lux。
着色法：在充足的白色光下（通常要求照度≥500 lux），观察红色指示。
评估：根据相关标准（如ASTM E433参考照片，或客户规范）对指示进行分类（相关缺陷 vs. 无关显示如虚假显示）、尺寸测量和验收判定。常见缺陷指示特征：
裂纹：细长、曲折的线状显示。
冷隔：连续或断续的线条，较粗。
气孔/缩孔：圆形或泪滴状的点状或簇状显示。
第七步：后清洗
检测完毕后，将显像剂和残留渗透剂彻底清洗掉，防止对工件造成腐蚀或影响后续工序。

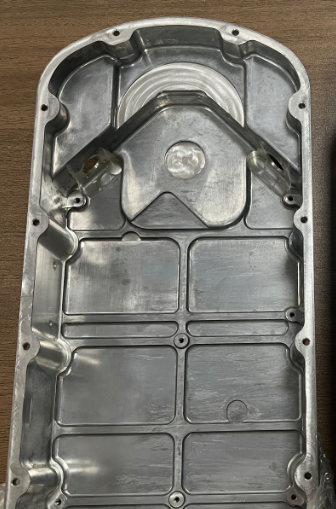

铝铸件渗透检测
MSDS ，海运运输鉴定、空运运鉴定、危险特性分类鉴别
贵金属检测服务;化工产品检测服务;煤炭检测;建筑消防设施检测服务;施工现场质量检测;电子产品检测;无损检测;水质检测服务;公路与桥梁检测技术服务;药物检测仪器制造;船舶自动化、检测、监控系统制造;桩基检测服务;消防检测技术研究、开发;珠宝玉石检测服务;电气机械检测服务;无线通信网络系统性能检测服务;代办燃气钢瓶检测服务;室内环境检测;实验室检测（涉及许可项目
核心价值观：安全，公正廉洁，尊长敬司，创新为魂，应用为重，励精图治。经营服务理念：用心服务，用先进科学检测技术为客户发现、消除火灾隐患，追求安全与经营效益的双赢，造福社会。企业行为准则：方法科学，诚信经营，坚持原则，为客户提供公正、科学、高效的优质服务。员工行为准则：诚实守信，尊长敬业；笑看得失，莫议人非；爱岗敬业，和合处世；服务至上；遵章守法，勇担责任。公司积极鼓励员工学习中国传统文化，倡导孝敬、诚信、感恩向善的行为。做事要有敢于担当...
