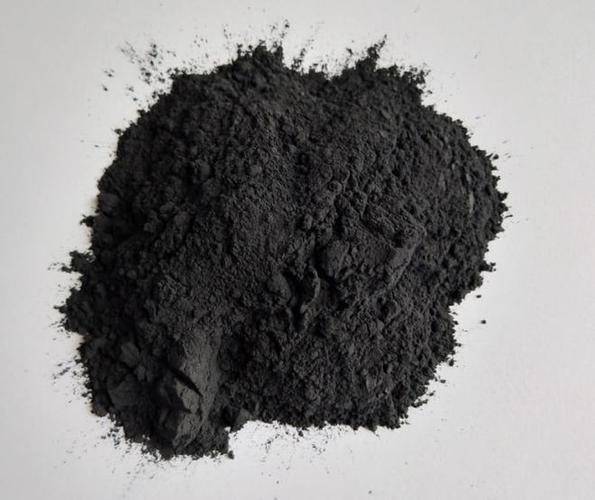

炭黑TG热重分析检测哪里能做？

阶段1（室温 ~ 150°C）： 微量失重。主要是吸附水、少量溶剂的脱除。炭黑比表面积越大，吸附能力越强，此阶段失重可能越明显。

阶段2（150°C ~ 600-800°C）： 主要失重阶段。主要是：

挥发性有机物： 炭黑生产过程中残留的未完全裂解的烃类。

表面官能团分解： 炭黑表面存在的含氧官能团（如羧基、酚羟基、羰基、内酯基等）在高温下分解，释放出CO、CO₂等气体。这部分失重直接反映了炭黑的表面化学性质。

阶段3（800°C以上）： 平台区/缓慢失重。在纯惰性气氛中，高度有序的碳结构在此温度区间相对稳定，失重极微。Zui终的剩余质量百分比非常高（通常 >95%），这代表了纯碳含量。

阶段1（室温 ~ 150°C）： 同N₂气氛，吸附物质脱除。

阶段2（150°C ~ 燃点）： 表面官能团分解，与N₂中类似。

阶段3（燃点 ~ 750°C）： 剧烈失重阶段。炭黑的碳骨架与氧气发生燃烧反应，生成CO₂。这是TG曲线中Zui陡峭的下降段。

起始氧化温度（Ti） 和 Zui大失重速率温度（Tmax） 是重要指标，反映了炭黑的热氧化稳定性。炭黑的结构性越高（聚集体越复杂），石墨化程度越高，其氧化稳定性通常越好，Ti和Tmax向高温移动。

阶段4（750°C以上）： 残余物（灰分）。燃烧结束后剩余的不可燃无机物，即灰分。高品质的炭黑（如用于橡胶补强的N系列）灰分含量极低（<0.5%），而一些低品质炭黑或特种炭灰分可能较高。Zui终剩余质量百分比即为灰分含量。

通过N₂气氛下150-800°C的失重量，可以定量评估炭黑的挥发分含量。挥发分含量与炭黑表面的含氧官能团数量正相关，直接影响炭黑在聚合物（尤其是橡胶）中的分散性、与基体的结合力以及硫化特性。

有时会配合微分热重曲线（DTG） 来分辨不同温度下分解的官能团类型。

空气气氛下Zui终的高温残留物质量，提供了的灰分含量数据。这是炭黑产品的重要质量标准。

通过比较不同炭黑样品在空气中的起始氧化温度（Ti），可以评价其抗氧化能力。这对于在高温环境下应用的炭黑复合材料至关重要。

可以研究改性处理（如氧化、接枝、包覆）对炭黑热稳定性的影响。

炭黑的TG曲线与石墨、碳纳米管、石墨烯等有明显区别。炭黑通常无定形碳比例高，氧化起始温度相对较低；而石墨化材料氧化温度很高。

在复合材料中，TG可以用于估算炭黑的填充量（通过空气气氛下聚合物分解后炭黑的残余量）。

可以研究炭黑的存在对聚合物基体热稳定性的影响（是促进分解还是起阻隔保护作用）。
