钢管脚手架扣件检测 直管拉伸检测

外观质量：检查表面是否有裂纹、凹陷、锈蚀、压痕、划道等缺陷。严禁使用有严重锈蚀（麻坑状）、弯曲、压扁和裂缝的钢管。

尺寸测量：

外径与壁厚：常用规格为φ48.3mm×3.6mm。需用卡尺、测厚仪测量，确保其偏差在标准允许范围内（外径±0.5mm，壁厚±10%）。

长度：通常为6m，但也有其他定尺长度。

拉伸试验：

检测内容：测定钢管的抗拉强度（Rm）、下屈服强度（ReL）或规定塑性延伸强度（Rp0.2） 和断后伸长率（A）。

标准要求：根据GB/T 3091，Q235钢级的屈服强度应不小于235MPa，抗拉强度为375-500MPa。

弯曲试验：将一段钢管绕一定弯心直径弯曲，检验其承受弯曲塑性变形的能力，看其表面是否产生裂纹或开裂。

意义：重量偏差是综合反映钢管外径和壁厚均匀性的重要指标。重量负偏差过大，意味着壁厚或外径不达标，会直接影响承载能力。

计算方法：现场抽样称重，与理论重量比较。

重量偏差（%） = [（实际重量 - 理论重量）/ 理论重量] ×

规范要求：JGJ 130明确规定，脚手架钢管进场前必须进行重量偏差检查，不合格的严禁使用。

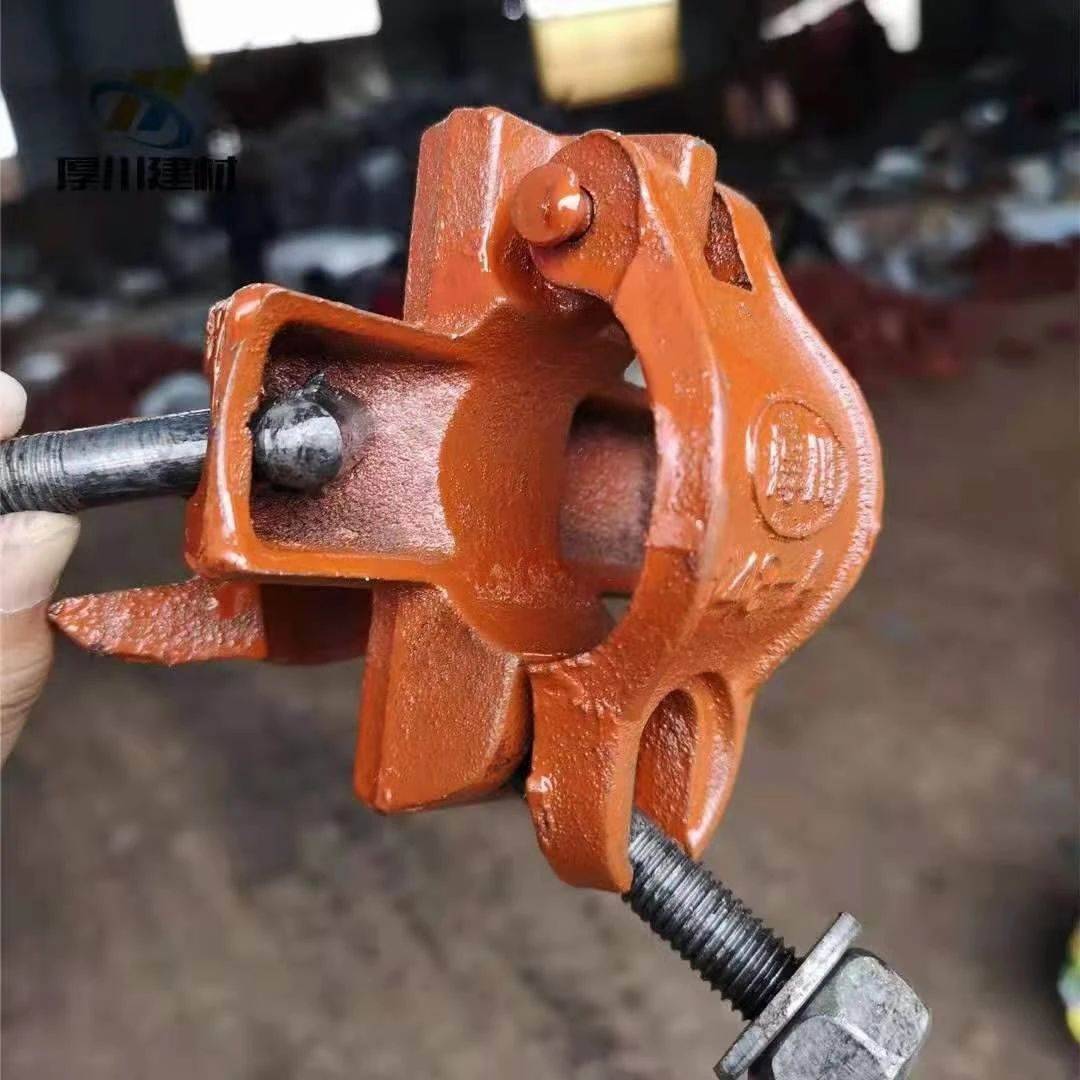

外观质量：检查扣件各部件是否有裂纹、变形、锈蚀、螺栓滑丝等问题。扣件表面应进行防锈处理（如浸漆）。

材质：扣件本体通常为可锻铸铁（KT-33-8），螺栓、螺母为3级钢。

附件质量：T型螺栓、螺母、垫圈等应符合标准。

抗滑性能试验：

内容：模拟扣件在钢管上的夹紧能力。这是扣件Zui重要的安全指标。

要求：

直角扣件：在P=13.0kN的荷载下，Δ₁ ≤ 7.00mm；在P=25.0kN的荷载下，Δ₂ ≤ 0.50mm。

旋转扣件：在P=17.0kN的荷载下，Δ₁ ≤ 7.00mm；在P=25.0kN的荷载下，Δ₂ ≤ 0.50mm。

Δ₁：横杆的垂直位移，主要反映贴合面间的空隙压紧过程。

Δ₂：横杆的垂直位移，主要反映扣件本身的弹性变形和滑移。

抗破坏性能试验：

内容：对扣件施加更大的荷载，直至破坏。

要求：

直角扣件：荷载为50.0kN时，各部位不应破坏。

旋转扣件：荷载为17.0kN时，各部位不应破坏。

对接扣件：荷载为5.0kN时，各部位不应破坏。

抗拉性能试验（对接扣件）：

内容：测试对接扣件在承受拉伸荷载时的性能。

要求：在P=5.0kN荷载下，位移Δ ≤ 2.0mm。

抗扭性能试验（直角扣件）：

内容：模拟在拧紧螺栓时，扣件底座抵抗扭转的能力。

要求：扭力矩为900N·m时，扣件底座不应发生裂纹或损坏。

螺栓扭矩系数试验：

内容：确保螺栓和螺母在拧紧时能达到预期的预紧力。扭矩T与预紧力F的关系为：T = K * F * d (K为扭矩系数)。

要求：扭矩系数K应在0.13~0.15之间，保证施工时用扭矩扳手能准确控制紧固力。
