SIMATIC HMI MTP1000， Unified 精智面板6AV2128-3KB06-0AX1代理商

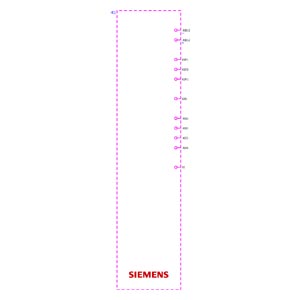

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

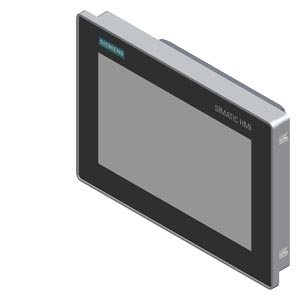

SIMATIC HMI MTP1000， Unified 精智面板， 触摸操作， 10.1" 宽屏 TFT（彩色）显示屏，一千六百万色， PROFINET 接口， 可项目组态的低版本 WinCC Unified Comfort V16， 包含开源软件，，免费提供 参见随附 DVD
可持续性
生命周期状态
有效产品
产品类别
A: 问题无关，即刻重复使用
包装尺寸（长 x 宽 x 高）
39.60 x 30.10 x 13.10 cm
净重
2.100 Kg
S7-1200 G2 CPU西门子CPU 1212C代理商 CPU 1212FC模块代理商 CPU1214C模块代理商 CPU 1214FC模块S7-1200 G2代理商
西门子交换机代理商 西门子XB116 非管理型 IE 交换机代理商 西门子SCALANCEXC116非管理型 IE 交换机代理商 CPU 1216模块参数
西门子编程电缆代理商 西门子网线代理商 西门子以太网电缆代理商 西门子低压控制经销商 西门子断路器代理商 西门子继电器代理商
西门子精致面板代理 西门子触摸屏代理商 西门子SMART LINE精彩系列面板代理商 西门子SIMATIC HMI 操作面板代理商
西门子KTP400精简面板代理商 西门子KTP400触摸屏代理商 西门子KTP700精简面板代理商 西门子KTP900精简面板代理商 按键+触摸操作
我们在实际的工作现场中，往往会采用PLC对设备进行恒压供水控制，但是S7-1200 PLC的PID参数又比较多，我们就用一个例子给大家讲解S7-1200恒压供水项目的基本操作。
1.试验设备
如图1所示是恒压供水设备，其中包括水泵、水、液位水箱、阀门、储水箱、压力传感器、西门子1215DC/DC/DC等。压力传感器测量液位水箱的压力值反馈给到PLC,PLC根据设定的压力值与反馈的压力值进行比较，再控制水泵的转速，往液位水箱里注水。
说明：压力传感器的使用的是模拟量的方式反馈给到PLC，PLC也同样使用的是模拟量的方式控制水泵的转速。压力传感器的量程是0.0-5.0Kpa。
图1：恒压供水设备
2. 工艺对象组态
1）S7-1200PLC的PID功能需要创建工艺对象。对于创建工艺对象有两种方法，如图2所示。值得注意的是：PID_Compact指令需要在OB30中断组织块中调用。如图3所示
图2：创建工艺对象
图3：OB30中断组织块
2）使用 PID控制器前，需要对其进行组态设置，分为基本设置、过程值设置、设置等部分。点击图4中的“小房子”图标，进入工艺对象组态界面。
图4
3）基本设置-控制器类型
控制器类型选择“压力”，测量单位是Hpa(根据设备上的压力传感器量程本该选择的是Kpa,但是下拉选项中没有Kpa单位，所以选择接近的单位hpa)。如图5。
在Input选项中选择Input：也就是需要标定后的工程单位值（而不是模拟量通道值IW64）与Setpoint进行比较。
在Output选项中选择Output_PER(模拟量)：就是使用模拟量通道（QW64）的值直接作用于水泵控制。如图6所示
图5
图6
4）基本设置-过程值设置
过程值设置的话，上下限根据传感器的量程适当调整。如图7所示
图7
4）基本设置-设置
本项目中，使用的是常规的恒压供水项目，在“调节规则”选项中选择“PI”即可。如图8所示
图8
3. 程序编写
1）模拟量标定
模拟量标定主要为了传感器、HMI上显示的压力值、PID的测量值三者统一，更加方便直观的调节恒压供水系统。
①将液位水箱里的的水放完，然后监控IW64模拟量通道的数值为6075。（图9为监控IW64通道的数据值，图10为水箱示意图）
②将液位水箱里的的水注满，然后监控IW64模拟量通道的数值为12764。
图9
图10
2）OB1程序编写，如图11
图11
3）OB30组织块程序编写，如图12
图12
4）HMI画面制作
图13
备注：HMI上关联的地址
①手动给定关联的地址如图14：
图14
②“PID输出”关联的地址：QW64
③“设定压力”关联的地址：DB2.DBD8
④“当前压力”关联的地址：DB2.DBD4
⑤“故障确认”关联的地址如图15：
图15
⑥“手动控制”和“自动控制”关联的地址如图16：
⑦“模式”关联的地址如图17：
⑧“P”“I”“D” “模式”关联的地址如图18：
图16
图17
图18
4. PID调试
1）点击PID_Compact指令上的“调试”图标进入PID调试界面，如图19和图20。
图19
图20
