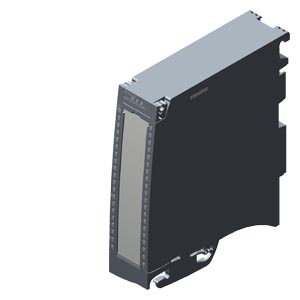

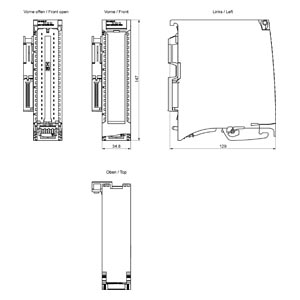

AQ 4：模拟量输出模块，AQ 4x U/I ST, 35mm模块，不含前连接器

AQ 4：模拟量输出模块，AQ 4x U/I ST, 35mm模块，不含前连接器

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

SIMATIC S7-1500， 模拟量输出模块 AQ 4xU/I ST， 16 位分辨率 ， 精度 0.3%. 4通道，分成组，每组 4， 诊断；替换值； 模块支持 安全 断开负载组 至 SIL2 根据 ENIEC 62061:2021 和Category 2 / PL c 根据 EN ISO 13849-1:2015。 供货范围内包含 馈电元素，屏蔽支架 和屏蔽端子：前连接器（螺钉型接线端子 或直插式）单独订货

可持续性

生命周期状态

有效产品

产品类别

A: 问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

19.30 x 16.10 x 5.00 cm

净重

0.405 Kg
