西门子中央处理单元 标准型 CPU CPU 319-3 PN/DP 6ES7318-3EL01-0AB0
- 供应商
- 浔之漫智控技术（上海）有限公司总部
- 认证
- 报价
- ￥1000.00元每台
- 联系电话
- 15021292620
- 手机号
- 15021292620
- 邮箱
- 2799536152@qq.com
- 销售
- 颜娟
- 所在地
- 上海市松江区石湖荡镇塔汇路755弄29号1幢一层A区213室
- 更新时间
- 2026-04-15 07:09
西门子中央处理单元 标准型 CPU CPU 319-3 PN/DP 6ES7318-3EL01-0AB0
西门子授权中国代理商 西门子工业自动化模块代理商 西门子PLC代理商
西门子PLC模块代理商 西门子PLC小型可编程控制器代理商 西门子中型可编程控制器代理商 西门子PLC编程控制器 西门子电源模块代理商
西门子60W电源模块代理商 西门子25W电源模块代理商 西门子电源代理商 西门子60W电源管理模块代理商
西门子驱动技术一级代理商 西门子V90变频器代理商 西门子电机代理商 西门子变频器代理商 西门子驱动器代理商 西门子V90驱动器代理商
西门子V20驱动器代理商 西门子V20变频器代理商 西门子200-240V驱动代理商 西门子V90电机代理商 西门子G120C变频器代理商
西门子G120C一体式变频器代理商 西门子S200驱动器代理商 西门子V90低压变频器代理商
下载 M-CAD 和 E-CAD 的产品图片和数据 （4）

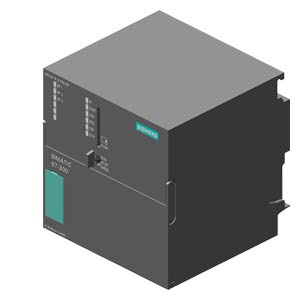

SIMATIC S7-300 CPU 319-3 PN/DP， 中央处理器，带 2MB 内存， 1 个 MPI/DP 12MBit/s接口， 2个 DP-Master/Slave 接口， 3个 以太网 PROFINET 接口， 带双端口交换机， 需要微型存储卡
逐步淘汰公告
A: 问题无关，即刻重复使用
18.20 x 16.40 x 15.90 cm
1.392 Kg
概述
CPU具有很高的处理性能，大容量程序存储器和程序框架
用于系列机器、专用机器以及工厂中的跨领域自动化任务
与集中式I/O和分布式I/O一起，可用作生产线上的中央控制器
PROFINETI/O控制器，用于在PROFINET上运行分布式I/O
用于连接 CPU 作为 SIMATIC 或 非西门子 PROFINET I/O 控制器下的 PROFINET 设备的PRIFINET 智能设备
用于 2 端口交换机的 PROFINET 接口
PRIFIBUS 或 PROFINET 上的等时同步模式
集成 Web 服务器，带有创建用户定义的 Web 站点的选项
在基于组件的自动化中实现分布式智能系统(PROFINET)
PROFINET 代理，用于基于部件的自动化（CBA）中的 PROFIBUS DP 智能设备
可以选用SIMATIC工程工具
CPU 运行需要存储卡 (MMC)。
应用
CPU 319-3 PN/DP是快速的S7-300CPU,具有大容量程序存储器.除了用于集中式I/O外，还可用于分布式自动化结构中。例如，用于生产线上的集中控制器或具有高速处理的机床控制器。
其程序框架特别适用于使用SIMATIC工程工具，例如：
用SCL编程
用 S7-GRAPH 进行顺序控制编程
因此，该CPU特别适用于通过软件实现的技术功能任务，例如：
用Easy Motion Control实现运动控制
用STEP 7块或标准／模块化PID控制实时软件解决闭环控制任务
通过使用 SIMATIC S7-PDIAG 加强过程诊断能力。
通过CPU内置的通讯设备，无需其它组件即可实现网络自动化解决方案．
设计
CPU 319-3 PN/DP 装配有：
通过附加的ERTEC 400 ASIC实现多处理器系统，满足PROFINET通讯
极高的处理性能和通讯性能
2 MB RAM(可存储约 680 K 条指令)；
通过扩展RAM执行用户程序，可以显著提高用户程序的空间。作为程序装载存储器的微型存储卡（大为 8MB）也允许将可以项目（包括符号和注释）保存在 CPU 中。装载存储器还可用于数据归档和配方管理。
灵活的扩展能力;
多达 32 个模块，（4排结构）
MPI/DP 组合接口；
第1个内置 DP 接口可以多同时建立 32 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG和 OP 各保留一个连接。
MPI 可以通过“全局数据通讯”与多32个CPU组建简单的网络。
该接口可从MPI接口重新设置为DP接口。
PROFIBUS DP 接口:
全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。
DP 接口；
第2个内置 DP 接口可以多同时建立 32 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG和 OP 各保留一个连接。
DP接口可作为DP主站或DP从站使用。在该接口上，PROFIBUS DP从站可在等时模式下运行．全面支持 PROFIBUS DP V1标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。
以太网接口；
CPU 319-3 PN/DP 的第 3 个集成接口是一个基于以太网 TCP/IP 的 PROFINET接口，带有双端口交换机。它支持下列协议：
S7通讯用于在SIMATIC控制器间进行数据通讯
PG/OP 通讯，用于通过 STEP 7 进行编程、调试和诊断
与HMI和SCADA连接的PG/OP通讯
在PROFINET上实现开放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通讯
SIMATIC NET OPC-Server用于与其它控制器以及CPU自带的I/O设备进行通讯
功能
口令保护;
用户程序使用密码保护，可防止非法访问。
诊断缓冲;
诊断缓冲区中可存储后 500 条错误和中断事件，其中的 100 条事件可以长期存储。
免维护的数据后备;
在电源恢复后，CPU 自动保存所有数据（大700KB），当重新上电后，可继续保留这些数据。
可参数化的特性
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
概要：
定义名称、工厂名称和位置名称
起动；
定义 CPU 的启动特性和监视时间
等时模式中断；
设置 DP 主站系统、子过程映像数量和延时时间
循环/时钟存储器；
指定大循环时间和负载。设置时钟存储器地址。启用优先 HMI 通讯
保持性；
设置保持区
时钟中断;
设定起始日期、起始时间和间隔周期
看门狗中断；
周期设定
系统诊断；
定义诊断报警的处理和范围
时钟；
设定AS内或MPI上的同步类型
防护等级；
定义程序和数据的访问权限
通讯；
保留连接源
Web；
CPU 的 Web 服务器设置
MPI/PROFIBUS-DP接口:
设置接口类型。定义站的地址对操作模式进行参数化，并组态使用 PROFIBUS DP 时的传输区对时间同步进行参数化
PROFIBUS DP 主站/从站接口；
针对分布式 I/O 的用户定义地址分配。对操作模式进行参数化，并组态使用 PROFIBUS DP时的传输区。对时间同步进行参数化
PROFINET 接口；
设置地址。对 PROFINET 属性、智能设备功能、PROFINET 上的同步类型、使用 NTP 步骤的时间同步、介质冗余和KeepAlive 功能进行参数化。参数化端口 1 和端口 2
显示功能与信息功能
状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器、I/O、总线故障以及运行状态，如RUN、STOP、Startup。此外，显示维护要求
测试功能；
可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
信息功能；
通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及工作存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。
集成的通讯功能
编程器/OP 通讯
全局数据通讯
S7 基本通讯
S7 通讯
S5可兼容通讯
路由
数据记录路径
PROFIBUS DP 主站/从站
通过 TCP/IP、UDP 和 ISO-on-TCP (RFC1006)进行开放式通讯
PROFINET IO 控制器
PROFINET 智能设备
PROFINET CBA（基于组件的自动化）
Web 服务器
系统功能
CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。
详细信息请参见手册。
