MODF光纤总配线架适用新建机房独立光纤跳接场景、现有机房独立光纤跳接场景。该产品采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能；横列模块部分为内线侧，提供室内设备光纤光缆的终端或熔接与终端功能；整个架体，具有对跳纤的路由、挂放、调度等管理功能。

每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。

标识记录功能

机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。

光纤存储功能

机架及单元内应具有足够的空间，用于存储余留光纤。

MODF

由于现有的ODF主要是用于光通信设备之间的连接与配线，面向的是传输层，所以故障率也不高。而随着FTTH的实施，现有的铜缆网络将逐渐被光缆所代替，ODF也将面向接入层和真正的用户，取代目前的MDF，这样一来，线路故障和用户端设备故障的数量将会变得很大，给维护部门带来很大的压力。光总配线架的使用可以提供在线测试口，实现在线测试和集中测试，降低维护工作量，同时也方便跳线、操作、架间连接和线缆管理。

（1）MODF的概念及适用范围

（3）机架主要结构

MODF由连接外线光缆的直列侧、连接光通信设备的横列侧配线架组成， 两者可以是相互独立的光纤配线架，也可以采用一体架结构。MODF主要由机架顶座、底座、骨架、门（需要时）、光缆固定开剥单元、 直列模块和跳纤收容单元、 横列模块、 水平走线槽及附件等组成。MODF也可以采用熔配分离的方式，单独设立光纤熔纤架。

MODF机架可满足多个机架并架要求，方案水平走纤通道相互连接及跳纤走纤。机架可满足上进缆或下进缆，且外线缆和设备缆的布放区域相对独立，互不干扰，具有可兼容带状、束状光缆固定的光缆固定开剥装置。

机架高度分为2600mm、2200mm、2000mm三类。

线路侧结构

4 由72芯一体化单元框组成，每个72芯一体化单元框由6个12芯一体化托盘组成。12芯一体化托盘具有光纤熔接和成端功能，外线光缆光纤在托盘内与尾纤熔接并在托盘上成端。

一体化托盘上的适配器应具备向左（右）倾斜30°左右的功能，在一体化托盘上的适配器应可左右互换出纤。

同一OMDF的一体化托盘尺寸通用、可互换。

设备侧结构

由光纤终端单元组成。

光纤终端单元为只具备光纤成端功能，无光纤熔接功能的面板型结构。光纤终端单元由适配器和适配器座板组成，适配器安装在座板上。所有光纤终端单元上的适配器的倾斜方向保持一致。每块光纤终端单元的容量有72芯、96芯两种。

同一MODF的光纤终端单元尺寸通用、可互换。4光纤终端单元可整体向下翻转。光纤终端单元可以转动到90o，并且不会刮蹭走线槽道内的其它跳纤

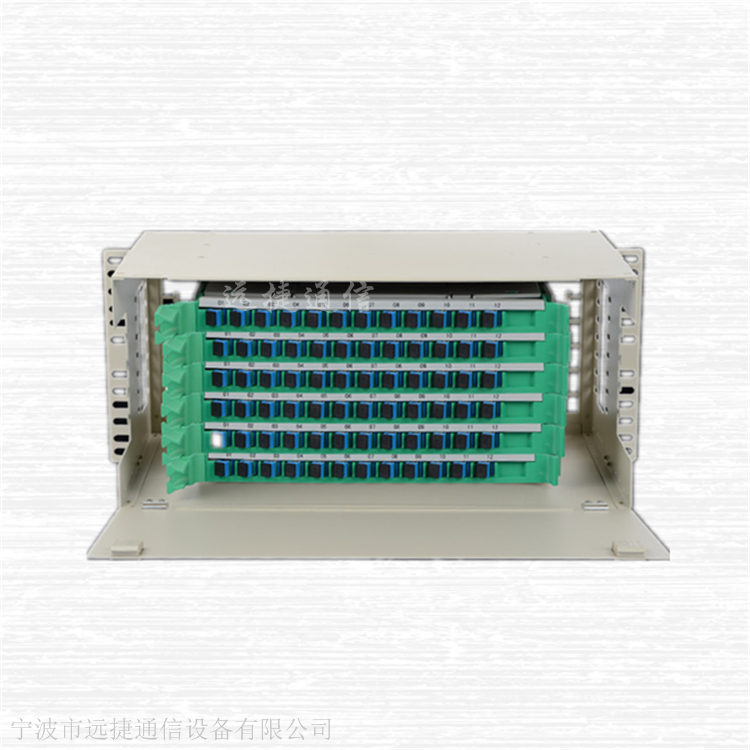

ODF单元箱 产品介绍 1、材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理化学性稳定。

并且材料之间有良好的相容性；全部材料***、无腐蚀，对人体健康和其它设备无副作用。

2、箱体颜色：灰色

3、规格：19寸标准安装ODF单元箱

4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。

5、安装方式：既可装入配线架机柜，也可壁挂安装。

6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统

备注：如需特殊规格可根据客户要求定做。

产品分类ODF光纤配线架主要分为12芯、24芯、36芯、48芯、72芯、96芯、144芯

产品结构ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成：

1、外壳：外壳方便开启，便于安装。

2、支撑架：内部结构的主体，用于内部结构的支撑；

3、集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

4、固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

5、光纤接头的保护采用热收缩保护管。
